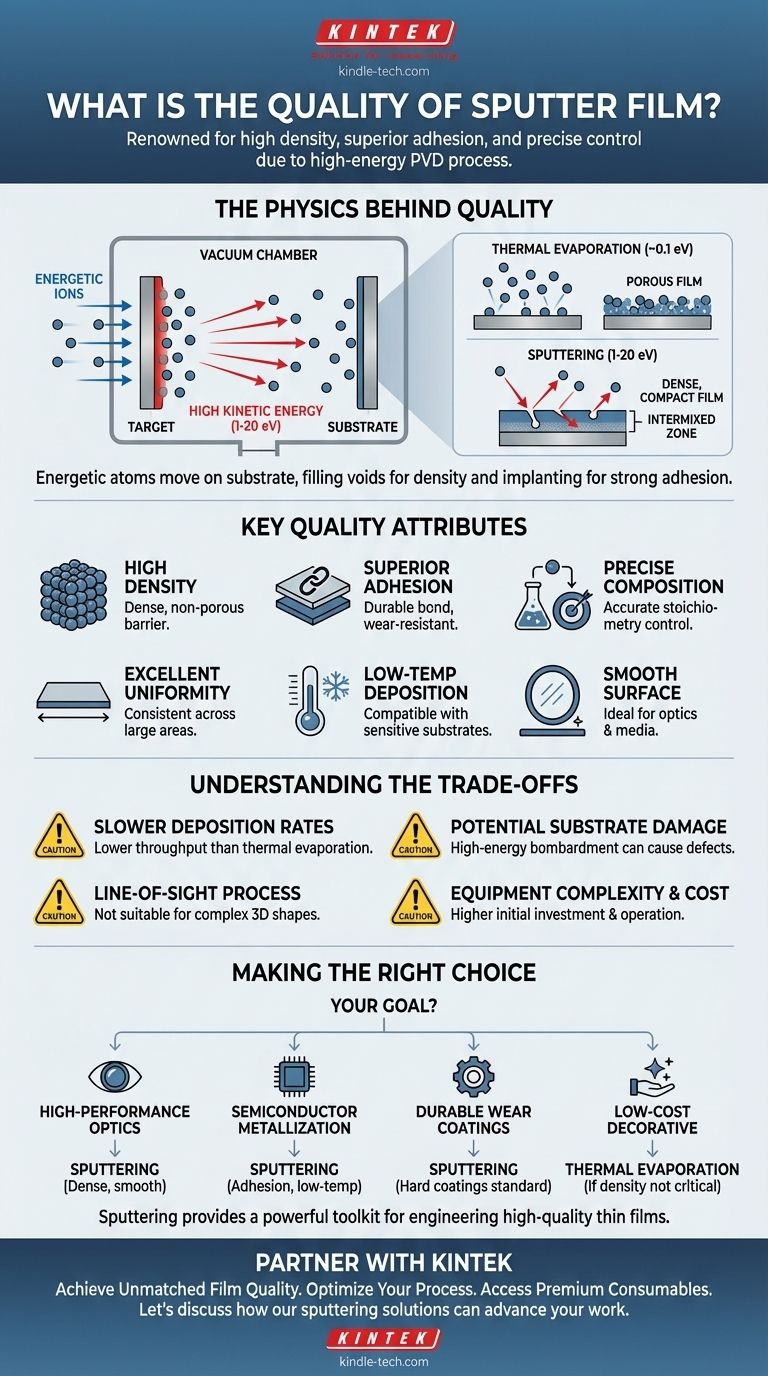

Каково качество напыленных пленок? Пленки высокой плотности с превосходной адгезией для ответственных применений

Короче говоря, пленки, полученные методом напыления, известны своим исключительным качеством, характеризующимся высокой плотностью, превосходной адгезией к подложке и точным контролем состава материала. Это качество напрямую проистекает из энергетической природы самого процесса физического осаждения из паровой фазы (PVD), при котором атомы достигают подложки со значительно большей энергией, чем при других методах, таких как термическое испарение.

«Качество» напыленной пленки — это не одно свойство, а совокупность желаемых физических характеристик. Напыление превосходно подходит для получения плотных, чистых и прочно сцепленных пленок, что делает его предпочтительным методом для ответственных оптических, электронных и защитных применений.

Физика, лежащая в основе качества напыления

Чтобы понять качество напыленной пленки, необходимо сначала понять сам процесс. Напыление включает бомбардировку исходного материала, известного как мишень, энергичными ионами в вакууме. Эта бомбардировка выбрасывает или «распыляет» атомы из мишени, которые затем перемещаются и осаждаются на подложке, образуя тонкую пленку.

Сила высокой кинетической энергии

Ключевое отличие напыления — это высокая кинетическая энергия осаждаемых атомов.

Атомы, осаждаемые методом термического испарения, достигают цели с очень низкой энергией (~0,1 эВ). В отличие от них, распыленные атомы достигают цели с энергией в несколько электронвольт (1–20 эВ), что в 10–100 раз больше.

Эта дополнительная энергия является основной причиной превосходных свойств пленки.

Результат: плотные, компактные пленки

Энергетически заряженные распыленные атомы не просто «прилипают» там, где приземляются. У них достаточно энергии, чтобы кратковременно перемещаться по поверхности подложки.

Эта подвижность позволяет им находить и заполнять пустоты, в результате чего пленка становится значительно более плотной и менее пористой, чем испаренная пленка. Эта плотность критически важна для создания эффективных барьерных слоев от влаги или для получения стабильных оптических покрытий с высоким показателем преломления.

Превосходная адгезия

Когда высокоэнергетические распыленные атомы ударяются о подложку, они могут физически внедряться в первые несколько атомных слоев.

Это создает «зону взаимопроникновения» между пленкой и подложкой, формируя невероятно прочную, долговечную связь. Эта превосходная адгезия является отличительной чертой напыления и жизненно важна для покрытий, которые должны выдерживать механические нагрузки или износ.

Ключевые атрибуты качества напыленных пленок

Уникальная физика процесса напыления приводит к появлению нескольких измеримых качественных характеристик, которые делают его предпочтительным методом для многих высокопроизводительных применений.

Точный контроль состава

Напыление — отличный метод для нанесения сплавов или сложных материалов, таких как оксиды и нитриды.

Поскольку процесс физически выбрасывает атомы из мишени, состав получаемой пленки очень точно соответствует составу мишени. Это обеспечивает точный контроль над стехиометрией пленки, что крайне важно для управления ее электрическими, оптическими и химическими свойствами.

Отличная однородность

Современные системы магнетронного напыления спроектированы для нанесения пленок с превосходной однородностью толщины на больших площадях.

Эта возможность необходима для производства таких изделий, как архитектурное стекло, большие дисплеи и полупроводниковые пластины, где согласованная работа по всей поверхности не подлежит обсуждению.

Низкотемпературное нанесение

Хотя распыленные атомы обладают энергией, сам процесс не нагревает подложку в значительной степени.

Это делает напыление совместимым с термочувствительными подложками, такими как пластик или предварительно обработанные полупроводниковые приборы, что является ключевым преимуществом по сравнению с высокотемпературными процессами, такими как химическое осаждение из паровой фазы (CVD).

Гладкая морфология поверхности

Та же подвижность атомов, которая создает плотные пленки, также способствует росту очень гладких поверхностей. Низкая шероховатость поверхности критична для таких применений, как зеркала, оптические фильтры и носители магнитной записи, где рассеяние или дефекты поверхности ухудшают характеристики.

Понимание компромиссов

Ни один метод нанесения не идеален для каждого сценария. Чтобы принять обоснованное решение, вы должны понимать ограничения напыления.

Более низкие скорости осаждения

Для многих материалов, особенно простых металлов, таких как алюминий, напыление имеет более низкую скорость осаждения по сравнению с термическим испарением. Это может повлиять на пропускную способность производства и увеличить стоимость единицы продукции при крупносерийном производстве.

Потенциальное повреждение подложки

Та же самая бомбардировка высокоэнергетическими частицами, которая улучшает адгезию, может также вызвать повреждение подложки. В высокочувствительных применениях, таких как некоторые полупроводниковые приборы, это может привести к дефектам в кристаллической решетке, явлению, известному как радиационное повреждение.

Ограничения прямой видимости

Напыление — это процесс прямой видимости. Он не очень подходит для равномерного покрытия сложных трехмерных форм с глубокими канавками или поднутрениями. Такие процессы, как атомно-слоевое осаждение (ALD) или CVD, обеспечивают превосходную конформность для таких геометрий.

Сложность и стоимость оборудования

Системы напыления представляют собой сложные вакуумные камеры, требующие мощных источников питания, систем подачи газов и дорогостоящих мишенных материалов. Это приводит к более высоким первоначальным капиталовложениям и текущим эксплуатационным расходам, чем для простого термического испарителя.

Правильный выбор для вашей цели

Решение об использовании напыления должно основываться на конкретных требованиях к производительности вашей пленки.

• Если ваш основной фокус — высокопроизводительные оптические покрытия: Напыление — идеальный выбор благодаря плотным, гладким и экологически стабильным пленкам, которые оно производит.
• Если ваш основной фокус — металлизация полупроводниковых приборов: Напыление обеспечивает превосходную адгезию, чистоту и низкотемпературную обработку, необходимые для надежных межсоединений и барьерных слоев.
• Если ваш основной фокус — долговечные, износостойкие покрытия: Исключительная адгезия и плотность напыленных твердых покрытий (например, TiN) делают его отраслевым стандартом.
• Если ваш основной фокус — недорогие, крупносерийные декоративные покрытия: Термическое испарение может быть более экономичным выбором, если конечная плотность пленки и адгезия не являются критичными.

В конечном счете, напыление предоставляет мощный набор инструментов для создания высококачественных тонких пленок с конкретными, контролируемыми и воспроизводимыми свойствами.

Сводная таблица:

Ключевой атрибут качества	Описание	Преимущество
Высокая плотность	Энергетические атомы заполняют пустоты, создавая плотные, непористые пленки.	Превосходные барьерные свойства, стабильные оптические характеристики.
Превосходная адгезия	Высокоэнергетическое воздействие создает прочную зону взаимопроникновения с подложкой.	Отличная долговечность и износостойкость.
Точный состав	Состав пленки тесно соответствует материалу мишени.	Точный контроль над электрическими, оптическими и химическими свойствами.
Отличная однородность	Постоянная толщина на больших площадях, таких как пластины или стекло дисплея.	Надежная, повторяемая производительность в производстве.
Гладкая поверхность	Подвижность атомов способствует низкой шероховатости поверхности.	Идеально подходит для оптических покрытий и магнитных носителей.
Низкотемпературный процесс	Не вызывает значительного нагрева подложки.	Совместим с термочувствительными материалами, такими как пластик.
