В чем разница между одноконтурным и многоконтурным контроллером? Выберите правильное управление для вашего процесса

Коротко говоря, одноконтурный контроллер управляет одной конкретной переменной процесса, например, температурой одной печи. В отличие от него, многоконтурный контроллер предназначен для одновременного управления несколькими переменными процесса, часто координируя их взаимодействие для управления более сложной системой.

Выбор между одноконтурным и многоконтурным контроллером заключается не в том, какой из них превосходит другой, а в том, какой из них правильно соответствует сложности вашего процесса. Цель состоит в достижении стабильного управления без добавления ненужной сложности или стоимости.

Основа: Понимание одноконтурного управления

Одноконтурный контроллер является фундаментальным строительным блоком промышленной автоматизации. Он предназначен для выполнения одной задачи и делает это надежно.

Анатомия контура управления

Каждый базовый контур управления состоит из четырех ключевых элементов:

1. Датчик: Измеряет текущее состояние, известное как переменная процесса (PV).
2. Заданное значение (SP): Желаемое целевое значение для этой переменной.
3. Контроллер: Сравнивает PV с SP и вычисляет корректирующее действие.
4. Исполнительный механизм: Физическое устройство (например, клапан или нагреватель), которое регулирует контроллер.

Подумайте о круиз-контроле в вашем автомобиле. Датчик скорости — это PV, желаемая скорость — это SP, контроллер — это компьютер, а исполнительный механизм — это дроссельная заслонка двигателя.

Как работает одноконтурный контроллер

Одноконтурный контроллер фокусируется исключительно на этом одном цикле обратной связи. Он измеряет одну переменную, сравнивает ее с одним заданным значением и управляет одним исполнительным механизмом.

Это прямое, один к одному, отношение делает его простым в реализации, настройке и устранении неполадок. Его поведение предсказуемо, потому что на него не влияют другие процессы управления.

Типичные применения

Одноконтурные контроллеры идеально подходят для простых, автономных задач, где необходимо поддерживать одну переменную. Общие примеры включают:

• Поддержание температуры в печи.
• Регулирование давления в трубопроводе.
• Поддержание постоянного уровня жидкости в резервуаре для хранения.

Следующий уровень: Многоконтурный контроллер

Многоконтурные контроллеры справляются с ситуациями, когда одноконтурного управления недостаточно. Они бывают двух основных форм: как консолидированный менеджер независимых контуров или как сложный координатор взаимодействующих контуров.

Тип 1: Менеджер независимых контуров

В своей простейшей форме многоконтурный контроллер представляет собой единое аппаратное устройство, которое управляет несколькими независимыми одноконтурными системами. Вместо четырех отдельных контроллеров для четырех разных печей у вас есть одно устройство, управляющее всеми четырьмя.

Это в основном вопрос консолидации оборудования, экономии места на панели, уменьшения количества проводки и часто снижения стоимости на контур. Сами контуры не взаимодействуют.

Тип 2: Координированная система

Истинная мощь многоконтурного управления проявляется, когда контуры взаимосвязаны. Это используется для сложных процессов, где переменные влияют друг на друга. Становятся возможными передовые стратегии.

Пример: Каскадное управление

Классическая многоконтурная стратегия — это каскадное управление. Представьте, что вы пытаетесь контролировать температуру продукта внутри большого резервуара с рубашкой, управляя паровым клапаном, который нагревает рубашку.

Один контур измерял бы медленно меняющуюся температуру продукта и регулировал бы пар. Если давление пара колеблется (возмущение), температура продукта отклонится задолго до того, как контроллер сможет ее скорректировать.

Каскадная система использует два контура:

• Внешний контур (первичный): Измеряет температуру продукта (конечная цель) и вычисляет заданное значение для температуры рубашки.
• Внутренний контур (вторичный): Измеряет температуру рубашки и быстро регулирует паровой клапан для достижения заданного значения, предоставленного внешним контуром.

Эта конструкция изолирует первичную переменную (температуру продукта) от возмущений в источнике энергии (давлении пара), что приводит к гораздо более точному и стабильному управлению.

Понимание компромиссов

Выбор правильного контроллера требует четкого понимания компромиссов между простотой и производительностью.

Простота против производительности

Одноконтурный контроллер прост. Настройка ограничена этим одним контуром, а устранение неполадок прямолинейно.

Многоконтурный контроллер, особенно с взаимодействующими контурами, такими как каскадная система, предлагает значительно превосходную производительность для сложных процессов. Однако он требует большего опыта для проектирования, внедрения и настройки, поскольку регулировка одного контура может повлиять на другие.

Стоимость и оборудование

Для одной задачи управления выделенный одноконтурный контроллер почти всегда является наиболее экономически эффективным решением.

Для систем с большим количеством точек управления многоконтурный контроллер может предложить более низкую стоимость на контур и сократить расходы на установку. Однако первоначальные инвестиции в оборудование и время инженеров выше.

Риск сложности

Ключевым соображением является "радиус поражения" отказа. Если одноконтурный контроллер выходит из строя, это влияет только на один процесс. Если многоконтурный контроллер, управляющий десятью процессами, выходит из строя, это может привести к остановке всей системы. Это требует тщательного рассмотрения избыточности и режимов отказа.

Правильный выбор для вашего процесса

Ваш выбор должен полностью определяться требованиями системы, которой вы должны управлять.

• Если ваша основная задача — простая, изолированная задача: Одноконтурный контроллер предлагает лучшее сочетание надежности, простоты и низкой стоимости.
• Если вам нужно управлять множеством независимых задач в одном месте: Многоконтурный контроллер, используемый для консолидации, может сэкономить место и упростить архитектуру системы.
• Если ваш процесс имеет взаимодействующие переменные или чувствителен к возмущениям: Вам требуется передовая многоконтурная стратегия, такая как каскадное, пропорциональное или прямое управление, для достижения необходимой стабильности и производительности.

В конечном итоге, правильный контроллер — это тот, который обеспечивает необходимый уровень управления, не внося ненужной сложности в вашу систему.

Сводная таблица:

Характеристика	Одноконтурный контроллер	Многоконтурный контроллер
Область управления	Одна переменная процесса	Несколько переменных процесса
Сложность	Простой, независимый	Может быть сложным, с взаимодействующими контурами
Лучше всего подходит для	Автономные задачи (например, температура печи)	Сложные системы, многопеременная координация
Стоимость и оборудование	Экономичен для одиночных задач	Более низкая стоимость на контур для нескольких задач
Производительность	Стабилен для изолированных процессов	Превосходен для подавления возмущений (например, каскадное управление)

Испытываете трудности с достижением стабильного контроля в ваших лабораторных процессах? KINTEK специализируется на лабораторном оборудовании и расходных материалах, предлагая экспертные решения для точного контроля температуры, давления и окружающей среды. Независимо от того, нужен ли вам простой одноконтурный контроллер для автономной печи или сложная многоконтурная система для комплексных процессов, наша команда поможет вам разработать, внедрить и оптимизировать правильную стратегию управления.

Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные потребности в лабораторном контроле и повысить производительность и надежность вашей системы!

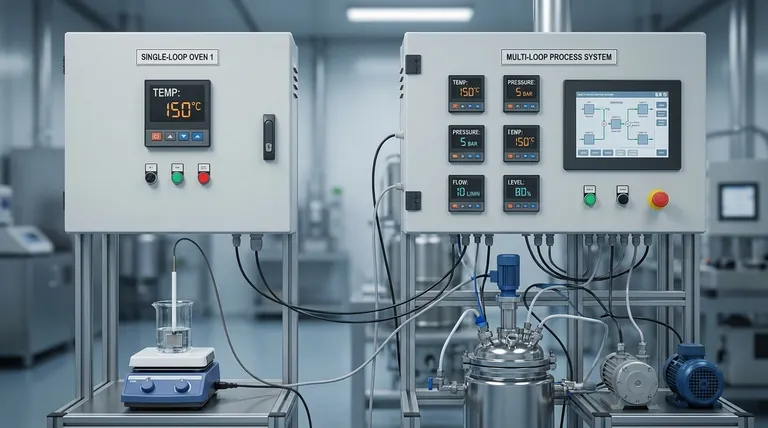

Визуальное руководство
