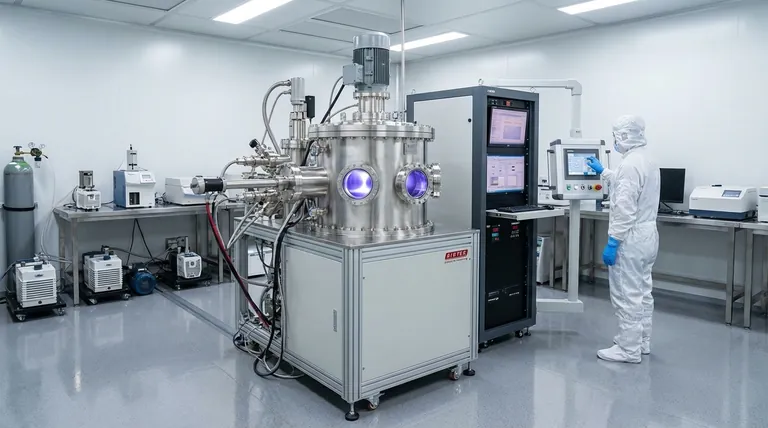

Что такое установка магнетронного напыления? Точное осаждение тонких пленок для передовых материалов

По своей сути, установка магнетронного напыления — это высокоточное оборудование, которое наносит ультратонкий слой одного материала на поверхность другого внутри вакуума. Оно работает путем создания заряженного газа (плазмы) и использования магнитного поля для бомбардировки исходного материала («мишени»), который выбрасывает атомы, а затем покрывает желаемый объект («подложку»). Этот процесс позволяет создавать высокоэффективные функциональные пленки.

Система магнетронного распыления — это не просто машина для нанесения покрытий; это сложный инструмент для инженерии поверхностей на атомном уровне. Она использует физику плазмы и магнетизм в вакууме для создания высокочистых, высокоэффективных тонких пленок, которые невозможно получить традиционными способами.

Как работает магнетронное напыление: пошаговое описание

Чтобы понять машину, вы должны сначала понять процесс. Каждый шаг тщательно контролируется для достижения конкретного результата на поверхности материала.

Вакуумная среда

Во-первых, весь процесс происходит в вакуумной камере. Удаление воздуха и других газов имеет решающее значение для предотвращения загрязнения и обеспечения свободного перемещения распыленных атомов от мишени к подложке.

Создание плазмы

Инертный газ, обычно аргон, вводится в камеру. Затем высоковольтный источник питания ионизирует газ, отрывая электроны от атомов аргона и создавая светящийся ионизированный газ, известный как плазма.

Роль магнетрона

Это ключ к технологии. Мощный магнетрон размещается за материалом мишени. Его магнитное поле удерживает свободные электроны из плазмы вблизи поверхности мишени.

Эти захваченные электроны сталкиваются с большим количеством атомов аргона, значительно повышая эффективность процесса ионизации. Это создает плотную, концентрированную плазму непосредственно перед мишенью.

Распыление мишени

Положительно заряженные ионы аргона в плотной плазме ускоряются электрическим полем и с огромной силой врезаются в отрицательно заряженный материал мишени.

Эта физическая бомбардировка, известная как распыление, обладает достаточной энергией, чтобы выбить отдельные атомы или молекулы из материала мишени, выбрасывая их в вакуумную камеру.

Осаждение на подложку

Выброшенные атомы из мишени перемещаются через вакуум и оседают на подложке — объекте, который покрывается.

По мере накопления эти атомы конденсируются и образуют слой за слоем очень тонкую, высокооднородную и плотную пленку.

Почему магнетронное напыление является критически важной технологией

Ценность этой технологии заключается не только в нанесении покрытия на объект, но и в специфических свойствах создаваемых ею пленок. Она решает проблемы, которые не могут быть решены другими методами нанесения покрытий.

Создание высокоэффективных функциональных пленок

Распыление позволяет осаждать пленки с высокоспецифичными и спроектированными свойствами, такими как износостойкость, низкое трение, коррозионная стойкость или особые электрические и оптические характеристики.

Нетермический процесс

Осаждение происходит без значительного выделения тепла. Это делает его идеальной технологией для нанесения покрытий на термочувствительные материалы, такие как пластмассы и сложная микроэлектроника, которые были бы повреждены другими высокотемпературными методами.

Непревзойденная чистота и адгезия

Вакуумная среда предотвращает загрязнения, а высокая кинетическая энергия распыленных атомов обеспечивает плотность получаемой пленки и ее прочное сцепление с поверхностью подложки. Это критически важно для долговечных медицинских имплантатов и надежных электронных компонентов.

Понимание компромиссов

Хотя магнетронное напыление является мощным инструментом, оно является специализированным. Понимание его сильных сторон и ограничений является ключом к его эффективному использованию.

Сильная сторона: точность важнее скорости

Магнетронное напыление обеспечивает беспрецедентный контроль над толщиной, однородностью и составом пленки. Эта точность может означать, что скорости осаждения ниже, чем у объемных методов нанесения покрытий, таких как гальваника или термическое испарение.

Соображение: сложность системы

Система магнетронного напыления — это сложное оборудование. Она требует высоковакуумной камеры, специализированных источников питания и магнитных сборок, что делает ее более сложной и дорогостоящей, чем более простые методы нанесения покрытий.

Соображение: осаждение по прямой видимости

Распыленные атомы движутся по относительно прямой линии. Это означает, что процесс лучше всего подходит для нанесения покрытий на плоские или слегка изогнутые поверхности, так как равномерное покрытие сложных, трехмерных форм с глубокими углублениями может быть затруднительным.

Реальные применения в различных отраслях

Уникальные возможности магнетронного напыления сделали его незаменимым во многих высокотехнологичных областях.

Микроэлектроника и полупроводники

Это краеугольный камень полупроводниковой промышленности для производства сложных слоев в интегральных схемах, диэлектриков затворов и датчиков. Это также была основополагающая технология для производства компьютерных жестких дисков.

Оптика и усовершенствованное стекло

Технология используется для нанесения антибликовых покрытий на линзы и для создания низкоэмиссионных (Low-E) пленок на архитектурном стекле, которые отражают тепловое излучение и повышают энергоэффективность.

Медицинские устройства

В медицине она используется для создания биосовместимых и антиотторженческих покрытий на зубных и хирургических имплантатах, а также высокопрочных покрытий на ангиопластических устройствах и других критически важных компонентах.

Механическая обработка и производство

Распыление используется для нанесения сверхтвердых и самосмазывающихся пленок на режущие инструменты и механические детали, что значительно увеличивает их срок службы и производительность.

Правильный выбор для вашей цели

Решение об использовании магнетронного напыления полностью зависит от вашей конечной цели для создаваемой поверхности.

• Если ваша основная цель — создание высокочистых, функциональных пленок с определенными оптическими или электрическими свойствами: Магнетронное напыление является отраслевым стандартом для точности и контроля.
• Если вы работаете с термочувствительными подложками, такими как полимеры или готовые электронные сборки: Нетермический характер процесса делает его превосходным и часто необходимым выбором.
• Если ваша цель — просто нанести толстое защитное покрытие с наименьшими затратами и максимальной скоростью: Возможно, вам стоит рассмотреть другие объемные методы осаждения.

В конечном итоге, магнетронное напыление позволяет нам проектировать поверхности материалов, раскрывая производительность и функциональность, которые движут современной технологией вперед.

Сводная таблица:

Ключевой аспект	Описание
Процесс	Вакуумное осаждение тонких пленок с использованием плазмы и магнитных полей
Ключевое преимущество	Создает высокочистые, функциональные пленки с точным контролем
Идеально для	Термочувствительные подложки, микроэлектроника, медицинские имплантаты, оптические покрытия
Основное ограничение	Осаждение по прямой видимости; сложные 3D-формы могут быть затруднительными
Типичные применения	Производство полупроводников, медицинские устройства, архитектурное стекло, режущие инструменты
