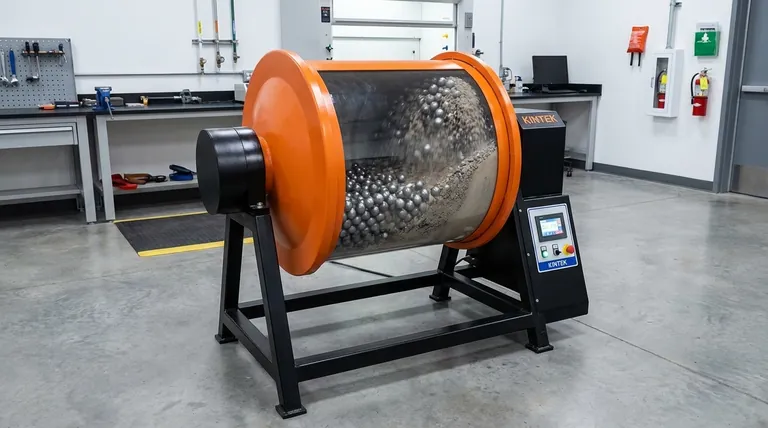

Насколько полным должен быть шаровой барабан? Достижение пиковой эффективности измельчения с помощью правила 50%

Для оптимальной производительности шаровой барабан должен быть заполнен мелющими телами на 50% от его общего объема. Этот уровень заполнения наполовину является отраслевым стандартом, поскольку он создает идеальные условия для измельчения. Оставшиеся 50% пространства необходимы, поскольку они позволяют мелющим телам подниматься за счет вращения барабана, а затем каскадом падать вниз, создавая ударные и истирающие силы, которые разрушают материал.

Уровень загрузки мелющих тел на 50% — это не произвольное число; это рассчитанная точка равновесия. Этот уровень максимизирует энергию измельчения, обеспечивая максимально возможную высоту падения для мелющих тел, при этом оставляя достаточно места для перерабатываемого материала. Значительное отклонение от этого стандарта напрямую поставит под угрозу эффективность и скорость измельчения.

Физика эффективного измельчения

Чтобы понять, почему уровень заполнения так важен, вы должны сначала понять механизм работы шаровой мельницы. Цель состоит в том, чтобы создать контролируемое «каскадное» или «водопадное» движение мелющих тел.

Критическое каскадное действие

Измельчение в основном достигается, когда мелющие тела (шары) поднимаются по стенке вращающегося барабана, а затем падают обратно на материал внизу. Это действие создает высокоэнергетические удары.

Если мелющие тела просто перекатываются или скользят по дну мельницы, вы достигаете только медленного, низкоэнергетического истирания (трения), что крайне неэффективно. Уровень заполнения 50% обеспечивает максимальное вертикальное падение для мелющих тел, тем самым максимизируя энергию удара.

Роль пустот и материала

Когда барабан заполнен мелющими телами на 50%, сами мелющие тела занимают не все 50% пространства. Зазоры между отдельными шарами, известные как пустоты, обычно составляют около 20% от общего объема барабана.

Это означает, что загрузка мелющих тел на 50% состоит примерно из 30% твердых тел и 20% пустого пространства. Именно это пустое пространство должно заполняться измельчаемым материалом. Материал эффективно смягчает удары между мелющими телами, обеспечивая передачу энергии на уменьшение размера частиц, а не на износ мелющих тел или футеровки.

Последствия неправильной загрузки

Отклонение от стандарта 50% немедленно и предсказуемо негативно сказывается на вашей операции измельчения. Как недостаточная, так и избыточная загрузка нарушают критическое каскадное действие.

Проблема недостаточной загрузки (<45%)

Слишком низкое заполнение барабана приводит к дефициту процесса. Просто недостаточно мелющих тел для создания количества ударов, необходимых для эффективного уменьшения размера.

Это приводит к медленной скорости измельчения и потере энергии, поскольку двигатель мельницы по-прежнему выполняет работу по подъему оптимально малой загрузки. Это также может привести к чрезмерному износу футеровки барабана, поскольку недостаточно мелющих тел и материала для защиты ее от прямых ударов.

Проблема избыточной загрузки (>55%)

Избыточная загрузка является более распространенной и часто неправильно понимаемой ошибкой. Когда барабан слишком полон, недостаточно свободного места для подъема и падения мелющих тел.

Вместо каскадирования загрузка мелющих тел имеет тенденцию перекатываться или скользить друг по другу. Это резко снижает энергию удара, смещая действие измельчения в сторону неэффективного истирания. Процесс значительно замедляется, а скорость износа как мелющих тел, так и футеровки барабана увеличивается из-за постоянного скользящего движения.

Понимание компромиссов

Хотя 50% является идеальной отправной точкой, иногда вносятся небольшие корректировки по практическим, операционным причинам.

Компенсация износа мелющих тел

Мелющие тела со временем изнашиваются, уменьшая общий объем загрузки. Чтобы учесть это, некоторые операторы начинают с немного более высокой загрузки, обычно до 55%.

Это создает буфер, позволяющий мельнице дольше работать эффективно, прежде чем потребуется измерить и пополнить загрузку мелющих тел. Однако превышение 55% начнет препятствовать каскадному движению и снижать эффективность.

Поддержание однородности измельчения

Самым важным фактором является постоянство. Резкие колебания уровня загрузки мелющих тел приведут к непредсказуемым результатам в конечном продукте.

Регулярный мониторинг и поддержание загрузки мелющих тел на целевом уровне (будь то точно 50% или рабочий диапазон 52-55%) является ключом к стабильному и воспроизводимому процессу измельчения.

Принятие правильного выбора для вашей цели

Ваша конкретная операционная цель должна определять вашу точную стратегию загрузки.

• Если ваша основная цель — максимальная эффективность измельчения: Начните точно с загрузки мелющих тел 50% и отслеживайте скорость уменьшения размера частиц, чтобы установить базовый уровень производительности.
• Если ваша основная цель — долгосрочная эксплуатационная стабильность: Загружайте до 52-55% для создания буфера, компенсирующего износ мелющих тел, уменьшая частоту пополнений.
• Если вы диагностируете плохую производительность: Сначала проверьте, находится ли ваша загрузка мелющих тел в диапазоне 45-55%, прежде чем исследовать другие переменные, такие как скорость мельницы или скорость подачи материала.

Достижение оптимального измельчения начинается с установления этого фундаментального баланса внутри мельницы.

Сводная таблица:

Уровень заполнения мелющими телами	Влияние на процесс измельчения	Результат
Оптимальный (50%)	Идеальное каскадное действие	Максимальная энергия удара, эффективное измельчение
Недостаточная загрузка (<45%)	Недостаточно мелющих тел для ударов	Медленная скорость измельчения, потеря энергии
Избыточная загрузка (>55%)	Мелющие тела скользят/перекатываются вместо каскадирования	Снижение энергии удара, неэффективное истирание, повышенный износ
