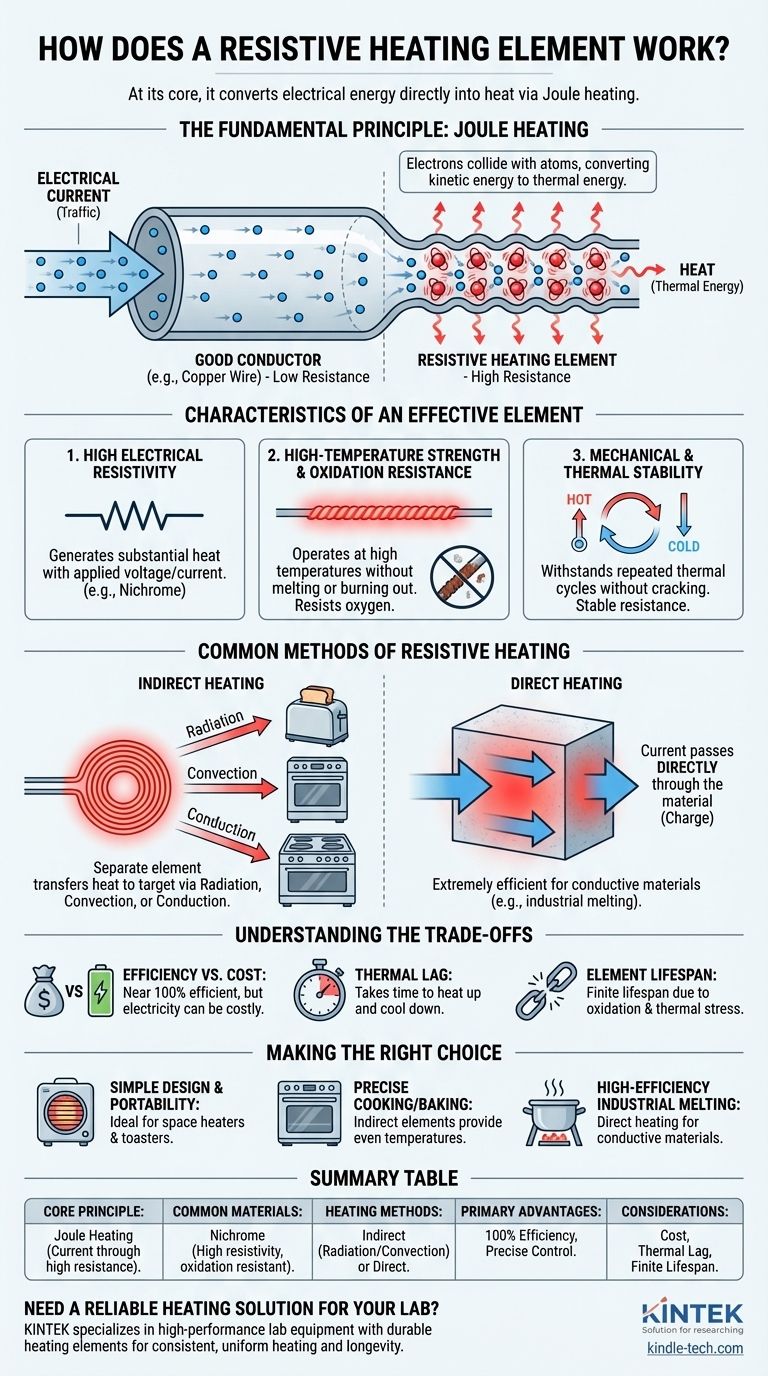

Как работает резистивный нагревательный элемент? Преобразование электричества в тепло с высокой эффективностью

По своей сути, резистивный нагревательный элемент работает за счет прямого преобразования электрической энергии в тепло. Это достигается путем пропускания электрического тока через материал, специально разработанный для обеспечения высокого электрического сопротивления. Это сопротивление действует как трение для протекающего электричества, заставляя материал нагреваться — это явление известно как закон Джоуля (или джоулево тепло).

Эффективность резистивной системы отопления заключается не только в создании тепла; она заключается в выборе материала, который может эффективно генерировать интенсивное тепло и многократно выдерживать экстремальные температуры без разрушения или плавления.

Основной принцип: Закон Джоуля

Наука, лежащая в основе каждого электрического тостера, духовки и промышленной печи, представляет собой простой и элегантный принцип. Понимание его позволяет увидеть, почему одни материалы и конструкции выбираются предпочтительнее других.

Что такое закон Джоуля?

Представьте электрический ток как движение транспорта по шоссе. В хорошем проводнике, таком как медный провод, дорога широкая и гладкая, и электроны (автомобили) движутся с минимальным сопротивлением.

Однако резистивный нагревательный элемент похож на узкую, ухабистую дорогу. Когда электроны вынуждены проходить через него, они постоянно сталкиваются с атомами материала. Эти столкновения преобразуют кинетическую энергию электронов в тепловую энергию, заставляя атомы интенсивно вибрировать, что мы и воспринимаем как тепло.

Роль электрического сопротивления

Сопротивление — это мера того, насколько материал препятствует потоку электрического тока. Материалы с низким сопротивлением называются проводниками, и они используются для проводки, поскольку эффективно передают электричество без значительных потерь тепла.

Материалы с высоким сопротивлением называются резисторами. Нагревательный элемент — это, по сути, специализированный резистор, предназначенный не для управления сигналом, а для максимального нагрева. Его основная цель — препятствовать току и преобразовывать эту электрическую работу в полезное тепло.

Характеристики эффективного нагревательного элемента

Не любой материал с высоким сопротивлением подойдет. Эффективный нагревательный элемент должен обеспечивать баланс трех критически важных свойств, чтобы быть надежным и долговечным.

Высокое электрическое удельное сопротивление

Прежде всего, материал должен обладать достаточно высоким сопротивлением для генерации значительного тепла при приложенном напряжении и токе. К распространенным вариантам относятся металлические сплавы, такие как нихром (никель-хром), который используется во всем: от тостеров до фенов.

Прочность при высоких температурах и стойкость к окислению

Элемент должен быть способен работать при очень высоких температурах, не плавясь, не провисая и не разрушаясь. Важно, чтобы он сопротивлялся окислению (взаимодействию с кислородом в воздухе), которое привело бы к быстрому выгоранию. Вот почему обычная железная проволока является плохим нагревательным элементом — она быстро ржавела бы и разрушалась.

Механическая и термическая стабильность

Материал должен выдерживать физические нагрузки повторяющихся термических циклов — нагрева и охлаждения — без охрупчивания или растрескивания. Его сопротивление также должно оставаться относительно стабильным в пределах рабочего диапазона температур для обеспечения постоянной теплоотдачи.

Распространенные методы резистивного нагрева

Резистивный нагрев применяется двумя основными способами, в зависимости от того, что нагревается.

Непрямой нагрев

Это наиболее распространенный метод. Отдельный нагревательный элемент (например, нихромовая спираль) нагревается, а затем передает свое тепло целевому объекту или пространству посредством излучения (как в тостере), конвекции (как в вентиляторе духовки) или теплопроводности (как на электрической плите). Элементы располагаются внутри устройства, но не соприкасаются с нагреваемым веществом.

Прямой нагрев

В некоторых промышленных процессах нагреваемый материал (или «загрузка») сам служит нагревательным элементом. Массивный электрический ток пропускается непосредственно через материал, заставляя его нагреваться изнутри. Это чрезвычайно эффективно для плавления металлов или других проводящих материалов, поскольку тепло генерируется именно там, где оно необходимо.

Понимание компромиссов

Хотя резистивный нагрев прост и эффективен, он не лишен недостатков.

Эффективность против эксплуатационных расходов

Резистивный нагрев почти на 100% эффективен в преобразовании электрических ватт в тепловые ватты. Однако электричество часто является более дорогим источником энергии, чем природный газ или мазут. Это может сделать резистивный нагрев дорогим выбором для крупномасштабных применений, таких как отопление целого здания.

Тепловая инерция

Нагревательным элементам требуется время для достижения целевой температуры, а также время для остывания. Эта присущая тепловая инерция может быть недостатком в процессах, требующих очень точных или быстрых изменений температуры.

Срок службы элемента

Даже лучшие нагревательные элементы имеют ограниченный срок службы. После сотен или тысяч циклов окисление и термические нагрузки в конечном итоге приведут к выходу элемента из строя, что потребует замены. Чем выше рабочая температура, тем короче срок службы.

Выбор правильного решения для вашей цели

Понимание этих принципов поможет вам определить наилучшее применение для этой технологии.

• Если ваш основной акцент делается на простоте конструкции и портативности: Резистивный нагрев идеален благодаря отсутствию движущихся частей и простой конструкции, что делает его идеальным для таких приборов, как обогреватели и тостеры.
• Если ваш основной акцент делается на точном приготовлении пищи или выпечке: Излучаемое и конвекционное тепло от непрямых резистивных элементов обеспечивает равномерные и постоянные температуры, необходимые в электрических духовках и плитах.
• Если ваш основной акцент делается на высокоэффективном промышленном плавке: Прямой резистивный нагрев может быть наиболее эффективным методом, при условии, что целевой материал является электропроводным.

Понимая взаимодействие между электричеством и материаловедением, вы сможете эффективно оценить, в чем преуспевает эта фундаментальная технология нагрева.

Сводная таблица:

Ключевой аспект	Описание
Основной принцип	Закон Джоуля: Электрический ток через материал с высоким сопротивлением генерирует тепло.
Распространенные материалы	Нихром (никель-хромовый сплав) для высокого удельного сопротивления и стойкости к окислению.
Методы нагрева	Непрямой (элемент нагревает цель посредством излучения/конвекции) или Прямой (ток проходит через сам материал).
Основные преимущества	КПД, близкий к 100%, простая конструкция, точный контроль температуры для таких применений, как духовки.
Соображения	Стоимость электроэнергии, тепловая инерция, ограниченный срок службы элемента из-за окисления и термических нагрузок.
