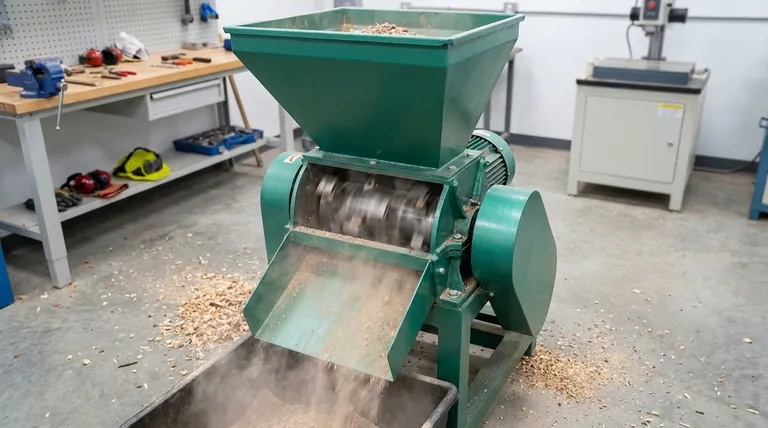

Как работает дробилка молоткового типа? Измельчение материалов с помощью ударной силы

По своей сути, дробилка молоткового типа работает за счет грубой силы. Она использует ряд вращающихся молотков, вращающихся с высокой скоростью внутри стальной камеры, для многократного удара и дробления материала. Этот интенсивный процесс продолжается до тех пор, пока материал не будет измельчен до частиц, достаточно мелких, чтобы пройти через калибровочный грохот на дне камеры.

Молотковая дробилка не режет и не нарезает материал; она измельчает его серией высокоэнергетических ударов. Ее эффективность заключается в разрушении материала о закаленные поверхности до тех пор, пока он не станет достаточно мелким для выгрузки, что делает ее универсальным рабочим инструментом для уменьшения размера.

Устройство молотковой дробилки

Чтобы по-настоящему понять этот процесс, необходимо знать основные компоненты и роль, которую играет каждый из них.

Система подачи

Материал подается в измельчительную камеру через загрузочный желоб или бункер. Конструкция этой системы имеет решающее значение для контроля потока материала и обеспечения безопасной работы.

Ротор и молотки

Ротор — это центральный вращающийся вал, который приводит в движение всю установку. К этому ротору прикреплены многочисленные молотки — прочные пластины из закаленной стали.

В большинстве конструкций эти молотки не закреплены жестко, а шарнирно прикреплены к ротору, что позволяет им свободно качаться. Это важнейшая конструктивная особенность, позволяющая молоткам откидываться назад, если они ударяются о неразрушаемый или слишком плотный объект, защищая ротор и двигатель от катастрофических ударных повреждений.

Измельчительная камера

Это корпус из закаленной стали, где происходит все действие. Внутренние стенки, часто облицованные ребристыми отбойными плитами, служат основной ударной поверхностью. Когда молотки с высокой скоростью бросают материал, он разбивается об эти плиты, вызывая его растрескивание и разрушение.

Калибровочный грохот

Перфорированный экран или решетка образует дно или часть измельчительной камеры. Размер отверстий в этом грохоте определяет максимальный размер готового продукта. Материал остается в камере, подвергаясь постоянным ударам, до тех пор, пока он не будет измельчен до размера, позволяющего ему пройти через эти отверстия.

Процесс измельчения: от объема к частицам

Путешествие материала через молотковую дробилку — это яростный и быстрый процесс, происходящий в непрерывном цикле.

Этап 1: Первоначальный удар

Когда материал попадает в камеру, он немедленно подвергается удару кончиков молотков, которые могут двигаться со скоростью, превышающей 20 000 футов в минуту (100 м/с). Этот первоначальный удар с высокой скоростью вызывает первичное разрушение.

Этап 2: Дробление и столкновение

Затем материал с силой ускоряется и отбрасывается на отбойные плиты, выстилающие камеру, что вызывает дальнейшее дробление. Он также сталкивается с другими частицами, находящимися в хаосе, что приводит к еще большему уменьшению размера в процессе, известном как истирание частиц о частицы.

Этап 3: Калибровка и выгрузка

Молотки и создаваемый ими воздушный поток непрерывно проносят измельченный материал по поверхности калибровочного грохота. Частицы, достаточно мелкие, проходят сквозь грохот и выгружаются из дробилки. Более крупные частицы подхватываются обратно в траекторию полета молотков для очередного цикла ударов.

Понимание компромиссов

Несмотря на свою мощность, молотковая дробилка не является идеальным решением для каждого применения. Понимание ее присущих сильных и слабых сторон является ключом к ее эффективному использованию.

Ключевое преимущество: Универсальность

Основная сила молотковой дробилки заключается в ее способности обрабатывать широкий спектр хрупких или легко разрушаемых материалов. Сюда входит все: от зерна, биомассы и древесных отходов до стекла, минералов и некоторых видов металлолома.

Ключевое преимущество: Простота и долговечность

Конструкция механически проста и надежна. Благодаря качающимся молоткам, поглощающим удары, и всего нескольким основным изнашиваемым частям (молотки и сита), они, как правило, надежны и относительно просты в обслуживании.

Ограничение: Размер и форма частиц

Молотковая дробилка производит материал путем разрушения. Это означает, что конечный продукт будет иметь неправильную форму и более широкий диапазон размеров частиц по сравнению с режущей мельницей. Хотя грохот устанавливает максимальный размер выходного продукта, значительная часть «мелочи» (очень мелких частиц) является ожидаемым побочным продуктом.

Ограничение: Высокое энергопотребление и износ

Это процесс грубой силы, который потребляет значительную энергию и выделяет тепло. Молотки, сита и отбойные плиты являются компонентами с высоким уровнем износа, требующими регулярного осмотра и замены, что составляет основную эксплуатационную стоимость.

Ограничение: Плохо подходит для эластичных материалов

Молотковые дробилки часто неэффективны для пластичных или эластичных материалов, таких как резина, текстиль или мягкий пластик. Эти материалы имеют тенденцию поглощать удары молотков и деформироваться, а не разрушаться, что приводит к низкой эффективности обработки.

Подходит ли молотковая дробилка для вашего применения?

Выбор технологии уменьшения размера полностью зависит от вашего материала и конечной цели.

• Если ваш основной акцент делается на высокообъемном измельчении хрупких материалов: Молотковая дробилка является исключительно эффективным и экономичным выбором для таких материалов, как стекло, камень или сухая биомасса.
• Если ваш основной акцент делается на точном, однородном размере частиц: Вам следует рассмотреть альтернативные технологии, такие как грануляторы или ножевые мельницы, поскольку молотковая дробилка по своей сути производит более широкий диапазон размеров частиц.
• Если ваш основной акцент делается на обработке прочных или эластичных материалов: Высокоскоростной шредер с низкоскоростным высоким крутящим моментом и режущим действием будет намного эффективнее и энергоэффективнее, чем молотковая дробилка, работающая на принципе удара.
• Если ваш основной акцент делается на простоте эксплуатации для общего измельчения: Прочная и простая конструкция молотковой дробилки делает ее ведущим кандидатом для многих применений в области переработки отходов.

Понимание того, что молотковая дробилка — мастер измельчения, а не точной резки, является ключом к ее эффективному применению.

Сводная таблица:

Компонент	Функция
Ротор и молотки	Вращается с высокой скоростью для удара и дробления материала.
Измельчительная камера	Корпус из закаленной стали с отбойными плитами для удара.
Калибровочный грохот	Перфорированный экран, контролирующий конечный размер частиц.
Система подачи	Бункер или желоб для безопасной подачи материала.

Этап процесса	Описание
Первоначальный удар	Удар молотка с высокой скоростью вызывает первичное разрушение.
Дробление	Материал отбрасывается на отбойные плиты для дальнейшего уменьшения размера.
Калибровка и выгрузка	Частицы, достаточно мелкие, проходят через грохот для выгрузки.

Плюсы и минусы	Подробности
Преимущества	Высокая универсальность для хрупких материалов; простая, долговечная конструкция.
Ограничения	Широкое распределение размеров частиц; высокое энергопотребление и износ; плохо подходит для эластичных материалов.
