Как подготовить образец для рентгеновской дифракции (РД)? Достижение точной фазовой идентификации с помощью правильной техники

Коротко говоря, подготовка образца для рентгеновской дифракции (РД) включает в себя измельчение материала в мелкий однородный порошок и тщательное закрепление его в держателе для создания плоской поверхности. Основная цель состоит в том, чтобы обеспечить случайную ориентацию большого количества мелких кристаллических зерен по отношению к рентгеновскому лучу, что является основой высококачественной дифракционной картины.

Качество ваших данных РД является прямым отражением подготовки образца. Фундаментальная цель состоит не просто в создании порошка, а в представлении образца с достаточным количеством случайно ориентированных кристаллитов для получения статистически точной дифракционной картины.

Основной принцип: достижение случайной ориентации

Рентгеновская дифракция основана на принципе конструктивной интерференции рентгеновских лучей, рассеивающихся от плоскостей кристаллической решетки, что регулируется законом Брэгга. Этот закон выполняется только тогда, когда кристаллические плоскости находятся под определенным углом относительно падающего рентгеновского луча.

Идеальный порошковый образец содержит миллионы крошечных кристаллов (кристаллитов) во всех возможных ориентациях. Эта случайность гарантирует, что для каждого набора плоскостей решетки статистически значимое число кристаллитов будет идеально выровнено для дифракции рентгеновских лучей, производя точные интенсивности пиков.

Пошаговая подготовка образца

Методический подход к подготовке необходим для воспроизводимости и точности. Процесс можно разделить на два основных этапа: уменьшение размера частиц и монтаж образца.

Шаг 1: Уменьшение размера частиц

Цель состоит в том, чтобы уменьшить размер кристаллитов материала до менее 10 микрометров (мкм). Это создает больше кристаллитов на единицу объема, улучшая статистическую случайность их ориентации.

Измельчение является наиболее распространенным методом. Ссылка на сублимационную сушку критична для таких материалов, как глины или некоторые органические соединения, поскольку она удаляет воду, не изменяя кристаллическую структуру перед измельчением.

Для большинства неорганических кристаллических твердых тел достаточно простой агатовой ступки с пестиком. Измельчение следует проводить мягкими круговыми движениями, а не сильным давлением, чтобы минимизировать структурные повреждения кристаллов.

Шаг 2: Монтаж образца

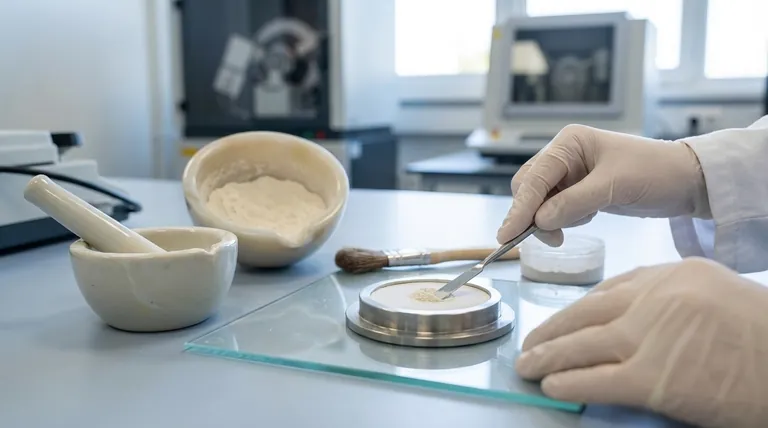

Как только у вас есть мелкий, талькоподобный порошок, его необходимо загрузить в держатель образца. Цель состоит в том, чтобы создать плотно упакованный порошок с идеально гладкой, плоской поверхностью, которая находится точно на одном уровне с поверхностью держателя.

Наиболее распространенным методом является обратная загрузка (или монтаж в полость). Пустой держатель образца помещается лицевой стороной вниз на плоскую поверхность (например, стеклянное предметное стекло), и порошок засыпается в полость с обратной стороны. Это минимизирует предпочтительную ориентацию, распространенную проблему, обсуждаемую ниже.

Распространенные ошибки и как их избежать

Плохая подготовка образца является самым большим источником ошибок в порошковом рентгенодифракционном анализе. Понимание этих ошибок имеет решающее значение для правильной интерпретации ваших данных.

Ошибка 1: Предпочтительная ориентация

Это самая серьезная проблема. Она возникает, когда кристаллиты ориентированы не случайно, а выровнены в предпочтительном направлении. Это характерно для материалов с игольчатой или пластинчатой формой.

Слишком сильное прессование порошка сверху (фронтальная загрузка) может привести к выравниванию этих форм, что резко изменит относительные интенсивности дифракционных пиков и потенциально приведет к ошибочной идентификации материала.

Ошибка 2: Недостаточное измельчение (плохая статистика частиц)

Если кристаллиты слишком велики, их будет недостаточно в облучаемом объеме образца для создания действительно случайной ориентации.

Это приводит к "пятнистой" или "зернистой" дифракционной картине с неверными интенсивностями пиков и плохим соотношением сигнал/шум. Картина не будет воспроизводимой, если вы повторно запустите тот же образец.

Ошибка 3: Ошибка смещения образца

Эта ошибка возникает, если поверхность вашего порошка не идеально совпадает с поверхностью держателя образца.

Если поверхность образца слишком высока или слишком низка, дифракционные пики будут систематически смещены от своих истинных положений. Это приведет к значительным ошибкам, если вы пытаетесь определить точные параметры решетки.

Подготовка к вашей конкретной цели

Ваша техника подготовки должна определяться вашей аналитической целью.

• Если ваша основная цель — рутинная фазовая идентификация: Хорошо измельченный образец, загруженный с обратной стороны, обычно достаточен для получения правильных положений пиков и относительных интенсивностей для сопоставления с базой данных.
• Если ваша основная цель — количественный анализ или уточнение кристаллической структуры: Тщательная забота об устранении предпочтительной ориентации имеет первостепенное значение. Для достижения максимальной точности могут потребоваться такие методы, как распылительная сушка или использование специализированных вращателей образцов.
• Если вы работаете с очень малым количеством образца: Используйте держатель образца с нулевым фоном, например, монокристаллическую кремниевую пластину, чтобы минимизировать фоновый сигнал и обеспечить обнаружение слабых пиков вашего образца.

В конечном итоге, правильная подготовка образца является основой, на которой строится весь надежный рентгенодифракционный анализ.

Сводная таблица:

Шаг	Ключевое действие	Цель
1. Измельчение	Измельчить до порошка <10 мкм	Максимизировать случайную ориентацию кристаллитов
2. Монтаж	Использовать технику обратной загрузки	Минимизировать предпочтительную ориентацию
3. Избегайте ошибок	Обеспечить плоскую, ровную поверхность	Предотвратить смещение пиков и ошибки интенсивности
