Как преобразовать гидравлическое давление в силу? Освойте основную формулу для максимальной мощности

Прямая формула для преобразования гидравлического давления в силу: Сила = Давление × Площадь. Чтобы найти общую силу, которую может приложить гидравлическая система, вы умножаете давление системы (часто измеряемое в фунтах на квадратный дюйм или PSI) на эффективную площадь поверхности компонента, на который оказывается воздействие, например, поршня. Это простое соотношение является основой всей гидравлической мощности.

Основной принцип, который необходимо понять, заключается в том, что гидравлические системы не создают энергию; они умножают силу. Применяя заданное давление на большой площади поверхности (например, на большом поршне), вы можете преобразовать управляемое давление в огромную выходную силу.

Основной принцип: Закон Паскаля

Формула для преобразования давления в силу является прямым применением фундаментальной концепции в гидромеханике, известной как Закон Паскаля.

Что такое Закон Паскаля?

Закон Паскаля гласит, что давление, приложенное к замкнутой, несжимаемой жидкости, передается одинаково и без уменьшения в каждую часть жидкости и стенки ее сосуда.

В гидравлической системе масло является замкнутой жидкостью. Когда вы качаете рукоятку гидравлического пресса, вы создаете давление в этом масле. Это давление затем равномерно распределяется по всем внутренним поверхностям, включая большой поршень, который выполняет работу.

Определение переменных

Чтобы правильно использовать формулу, вы должны быть точны в отношении единиц измерения.

• Сила (F): Это выходная величина, которую вы рассчитываете, часто выражаемая в фунтах (lbs) или Ньютонах (N). Она представляет собой общую нагрузку, которую система может приложить к заготовке.
• Давление (P): Это сила на единицу площади внутри системы. Оно почти всегда измеряется в фунтах на квадратный дюйм (PSI) или Паскалях (Па). Это значение, которое вы увидите на манометре системы.
• Площадь (A): Это площадь поверхности компонента, на который действует давление, обычно это торец главного поршня. Она должна быть измерена в квадратных дюймах (in²) или квадратных метрах (m²), чтобы соответствовать вашей единице давления.

Практический пример: Гидравлический пресс

Применим эту формулу к распространенному оборудованию, такому как гидравлический пресс, упомянутый в справочных материалах.

Шаг 1: Расчет площади поршня

Большинство гидравлических цилиндров используют круглый поршень. Формула для площади круга: A = πr², где 'r' — радиус поршня.

Представьте, что ваш пресс имеет большой поршень диаметром 4 дюйма. Его радиус составляет половину этого значения, то есть 2 дюйма.

Площадь будет: A = π × (2 дюйма)² ≈ 12,57 дюйма²

Шаг 2: Расчет выходной силы

Теперь предположим, что вы накачиваете систему, пока манометр не покажет 5000 PSI.

Используя основную формулу, Сила = Давление × Площадь:

Сила = 5000 фунтов/дюйм² × 12,57 дюйма² ≈ 62 850 фунтов

Применяя давление 5000 PSI к поршню диаметром 4 дюйма, пресс может приложить силу почти 63 000 фунтов.

Понимание компромиссов

Это умножение силы кажется почти волшебным, но оно имеет свою цену, которая диктуется законами физики.

Компромисс – это расстояние

Вы не получаете больше работы от системы, чем вкладываете в нее. Компромисс за умножение силы — это расстояние, которое должна пройти жидкость.

Чтобы переместить большой поршень площадью 12,57 дюйма² всего на один дюйм, вы должны вытеснить 12,57 кубических дюймов гидравлической жидкости. Если входной поршень, который вы качаете, имеет площадь всего 0,5 дюйма², вам нужно будет протолкнуть его на расстояние более 25 дюймов, чтобы добиться одного дюйма движения на выходной стороне.

Неэффективность системы имеет значение

Формула F = P × A рассчитывает теоретическую максимальную силу. В любой реальной системе вы получите немного меньше.

Такие факторы, как трение поршневых уплотнений о стенку цилиндра и внутренняя вязкость гидравлической жидкости, будут потреблять часть энергии. Эти потери обычно невелики (1-5%) в хорошо обслуживаемой системе, но их важно учитывать.

Как применить это к вашему проекту

Понимание этого принципа позволяет принимать обоснованные решения при использовании или оценке гидравлического оборудования.

• Если ваша основная задача — определить максимальную силу вашего оборудования: Вам нужно знать два числа: максимальное номинальное давление системы (в PSI) и диаметр главного цилиндра для расчета его площади.
• Если ваша основная задача — устранение проблемы низкой силы: Проблема почти наверняка заключается либо в недостаточном давлении (из-за неисправного насоса или неправильно настроенного предохранительного клапана), либо в потере давления из-за внутренних утечек.
• Если ваша основная задача — проектирование или выбор гидравлической системы: Площадь поршня — ваш самый мощный дизайнерский выбор для достижения целевой силы при стандартном рабочем давлении.

Это фундаментальное уравнение является ключом к безопасному использованию и контролю огромной мощности гидравлических систем.

Сводная таблица:

Переменная	Символ	Общие единицы	Описание
Сила	F	Фунты (lbs), Ньютоны (N)	Общая выходная сила, приложенная к нагрузке.
Давление	P	PSI, Паскали (Па)	Сила на единицу площади внутри гидравлической жидкости.
Площадь	A	дюйм², м²	Эффективная площадь поверхности поршня, на которую действует давление.

Нужен точный контроль силы для вашей лаборатории или производственной линии? Принципы гидравлической силы критически важны для безопасной и эффективной эксплуатации оборудования. В KINTEK мы специализируемся на высокопроизводительном лабораторном оборудовании, включая гидравлические прессы и расходные материалы, разработанные для надежности и точной выходной силы. Позвольте нашим экспертам помочь вам выбрать правильное оборудование для вашего конкретного применения. Свяжитесь с KINTALK сегодня, чтобы обсудить ваши потребности в гидравлических системах!

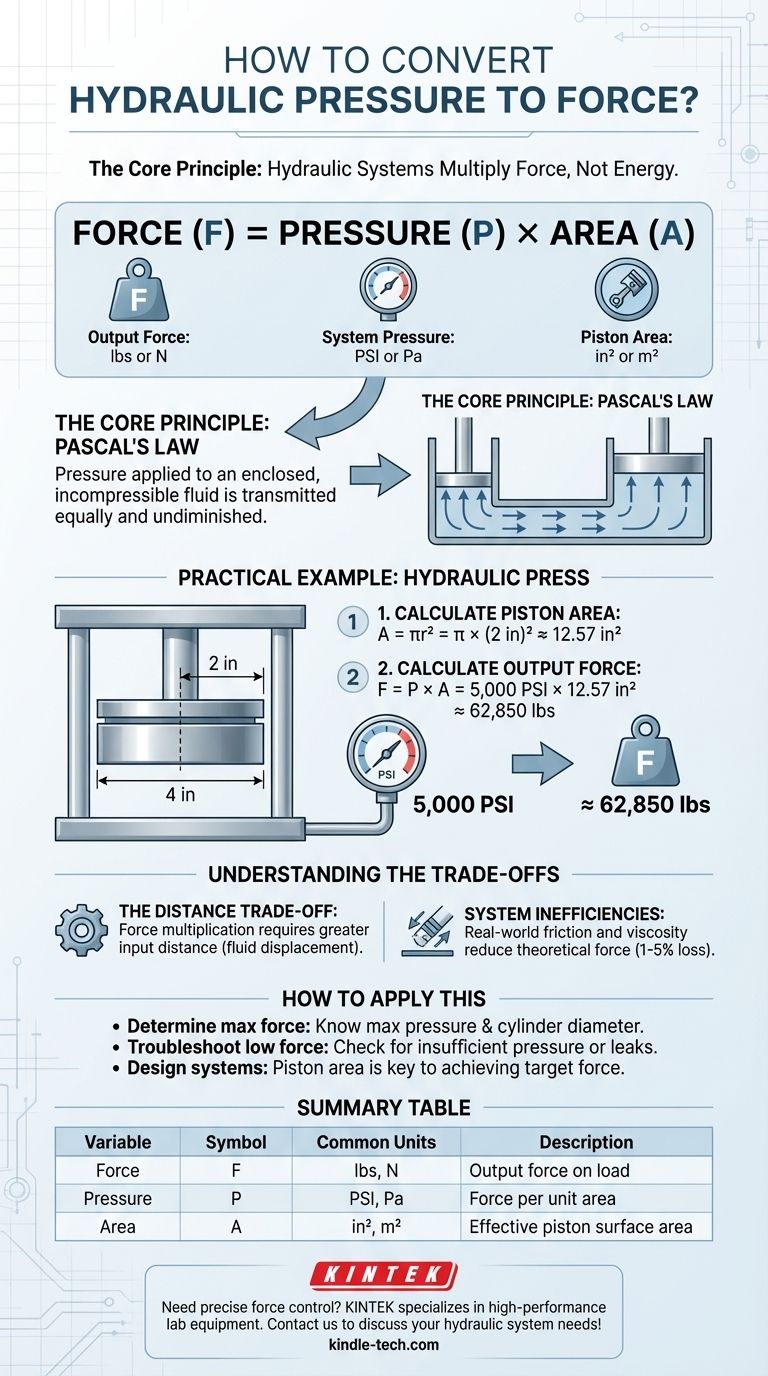

Визуальное руководство
