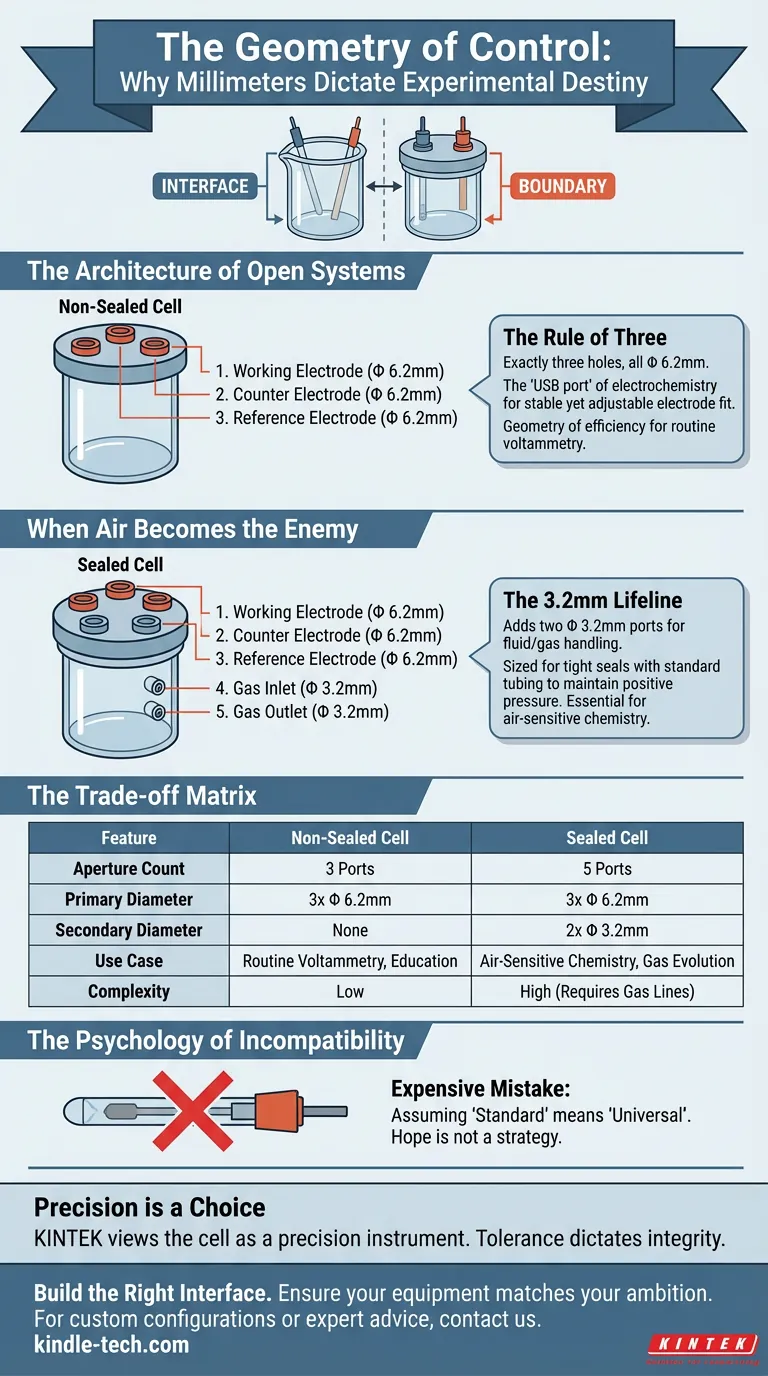

Геометрия Контроля: Почему Миллиметры Определяют Судьбу Эксперимента

В лаборатории мы часто зацикливаемся на химии. Мы тщательно рассчитываем молярность. Мы полируем электроды до зеркального блеска, отражающего наше собственное истощение. Мы дорабатываем код потенциоста.

Но мы часто игнорируем саму емкость.

Это психологический слепой пятно. Мы рассматриваем электролитическую ячейку просто как ведро — пассивный контейнер для «настоящей» науки.

Это предположение опасно. Ячейка — это не ведро; это интерфейс. Это граница между хаотичной средой лаборатории и контролируемой вселенной вашего эксперимента.

Успех этого интерфейса полностью зависит от нескольких миллиметров стекла. В частности, от стандартных спецификаций апертуры.

Архитектура открытых систем

Большинство электрохимических экспериментов начинаются с негерметичной ячейки.

Она представляет собой базовый уровень научного исследования. Она разработана для надежности и доступности. Но ее простота обманчива. Ее дизайн основан на жестком отраслевом стандарте: апертура Φ 6,2 мм.

Правило трех

Стандартная негерметичная ячейка имеет ровно три отверстия, все диаметром Φ 6,2 мм.

Это не произвольное число. Это «USB-порт» электрохимии.

Рабочий электрод
Противоэлектрод
Электрод сравнения

Размер Φ 6,2 мм позволяет этим стандартным электродам вставляться с посадкой, достаточно плотной для устойчивости, но достаточно свободной для регулировки.

Если вы проводите циклическую вольтамперометрию на стабильных соединениях, это ваш рабочий инструмент. Это геометрия эффективности.

Когда воздух становится врагом

В тот момент, когда ваша химия становится чувствительной к кислороду или включает газообразные реагенты, философия «открытого ведра» терпит неудачу.

Вам нужен шлюз. Вам нужна герметичная ячейка.

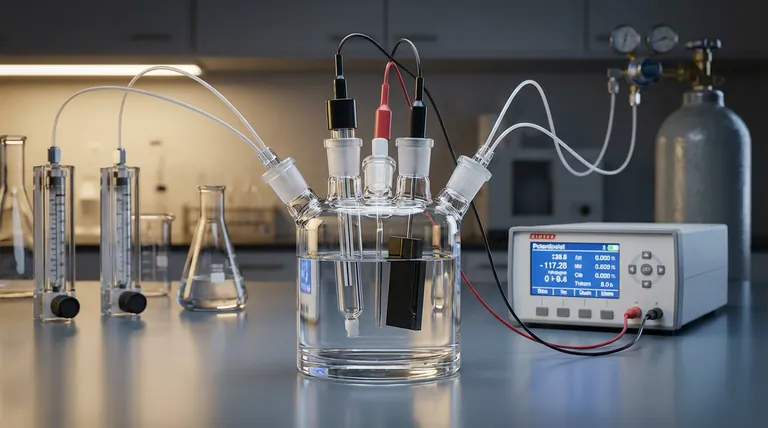

Здесь архитектура меняется. Геометрия становится более сложной, поскольку требования к контролю возросли. Стандартная герметичная ячейка сохраняет три порта Φ 6,2 мм для электродов, но добавляет критическое новое измерение: порт Φ 3,2 мм.

Спасительная линия 3,2 мм

Герметичная ячейка обычно имеет два отверстия диаметром Φ 3,2 мм.

В то время как большие порты обрабатывают твердые интерфейсы (электроды), эти меньшие порты обрабатывают жидкости (газы).

Вход: Для продувки инертными газами, такими как азот или аргон, для удаления растворенного кислорода.
Выход: Для вентиляции системы без обратного потока.

Почему 3,2 мм? Он идеально подходит для стандартных трубок из ПТФЭ или тонкого пластика. Он создает плотное уплотнение, необходимое для поддержания положительного давления. Если бы эти отверстия были 6,2 мм, трубка бы болталась, уплотнение бы нарушилось, и атмосфера проникла бы внутрь.

Психология несовместимости

Самая дорогая ошибка в лаборатории — это редко взрыв. Это «незначительная» несовместимость, которая останавливает исследования на три недели.

Мы часто видим это. Исследователь покупает ячейку, предполагая, что «стандарт» означает «универсальный». Они приходят с заказным электродом сравнения шириной 6,5 мм.

Он не подходит.

Или они пытаются вставить газовую линию в порт электрода, используя парапленку и надеясь создать уплотнение.

Надежда — это не стратегия.

Матрица компромиссов

Понимание анатомии вашей ячейки позволяет вам сделать правильный компромисс между контролем и сложностью.

Функция	Негерметичная ячейка	Герметичная ячейка
Количество апертур	3 порта	5 портов
Основной диаметр	3x Φ 6,2 мм	3x Φ 6,2 мм
Вторичный диаметр	Нет	2x Φ 3,2 мм
Сценарий использования	Обычная вольтамперометрия, обучение	Химия, чувствительная к воздуху, выделение газов
Сложность	Низкая	Высокая (требует газовых линий)

Точность — это выбор

В KINTEK мы рассматриваем электролитическую ячейку как прецизионный инструмент.

Мы понимаем, что допуск стеклянного порта определяет целостность герметичной среды. Мы знаем, что отверстие Φ 6,2 мм должно быть действительно Φ 6,2 мм, а не Φ 6,0 мм и не Φ 6,5 мм.

Если ваши исследования соответствуют отраслевым стандартам, наши готовые негерметичные и герметичные ячейки предоставляют немедленную, надежную инфраструктуру для вашей работы.

Однако наука часто раздвигает границы «стандартного».

Используете ли вы электроды увеличенного размера?
Нужна ли вам капилляр Луггина для компенсации падения напряжения IR?
Нужны ли вам дополнительные порты для датчиков температуры?

Если да, то стандартная геометрия будет вам мешать.

Создайте правильный интерфейс

Не позволяйте миллиметру стекла определять пределы ваших открытий.

Независимо от того, нужна ли вам надежная простота стандартной негерметичной ячейки или строгий контроль атмосферы герметичной системы, убедитесь, что ваше оборудование соответствует вашим амбициям.

Если вы не уверены, подойдут ли ваши текущие электроды, или вам нужна индивидуальная конфигурация для размещения сложного массива датчиков, свяжитесь с нами. Мы говорим на языке точности.

Свяжитесь с нашими экспертами
