Хореография Электронов: Почему Точность Требует Триединства

В инженерии, как и в жизни, нас часто соблазняет самый простой путь.

Если вы хотите измерить электрические свойства покрытого материала, интуитивный подход — подключить один провод к одной стороне, другой провод к другой и считать показания. Простой контур. Двухэлектродная система.

Но в деликатном мире электрохимии простота часто маскирует шум.

При оценке стойкости покрытия к коррозии или деградации вы задаете конкретный вопрос: Что происходит на поверхности этого материала?

Чтобы получить ответ, вы должны бороться с фундаментальным законом физики: Сам акт измерения часто изменяет измеряемую величину.

Вот почему трехэлектродная система — это не просто отраслевой стандарт; это единственный способ достичь правдивости данных.

Иллюзия простоты

Проблема двухэлектродной установки заключается в конфликте интересов.

В стандартной цепи ток должен течь, чтобы вызвать реакцию. Если вы используете один и тот же электрод для переноса этого тока и в качестве точки отсчета напряжения, вы вносите хаос.

Когда ток проходит через электрод, его потенциал смещается. Он создает движущуюся мишень. Вы пытаетесь измерить высоту волны, стоя на качающейся лодке.

Кроме того, когда ток проходит через раствор электролита, он встречает сопротивление. Это создает падение напряжения — известное как IR Drop. В двухэлектродной системе это падение неотличимо от данных, которые вы на самом деле хотите получить.

В итоге вы измеряете сопротивление жидкости, а не только производительность вашего покрытия.

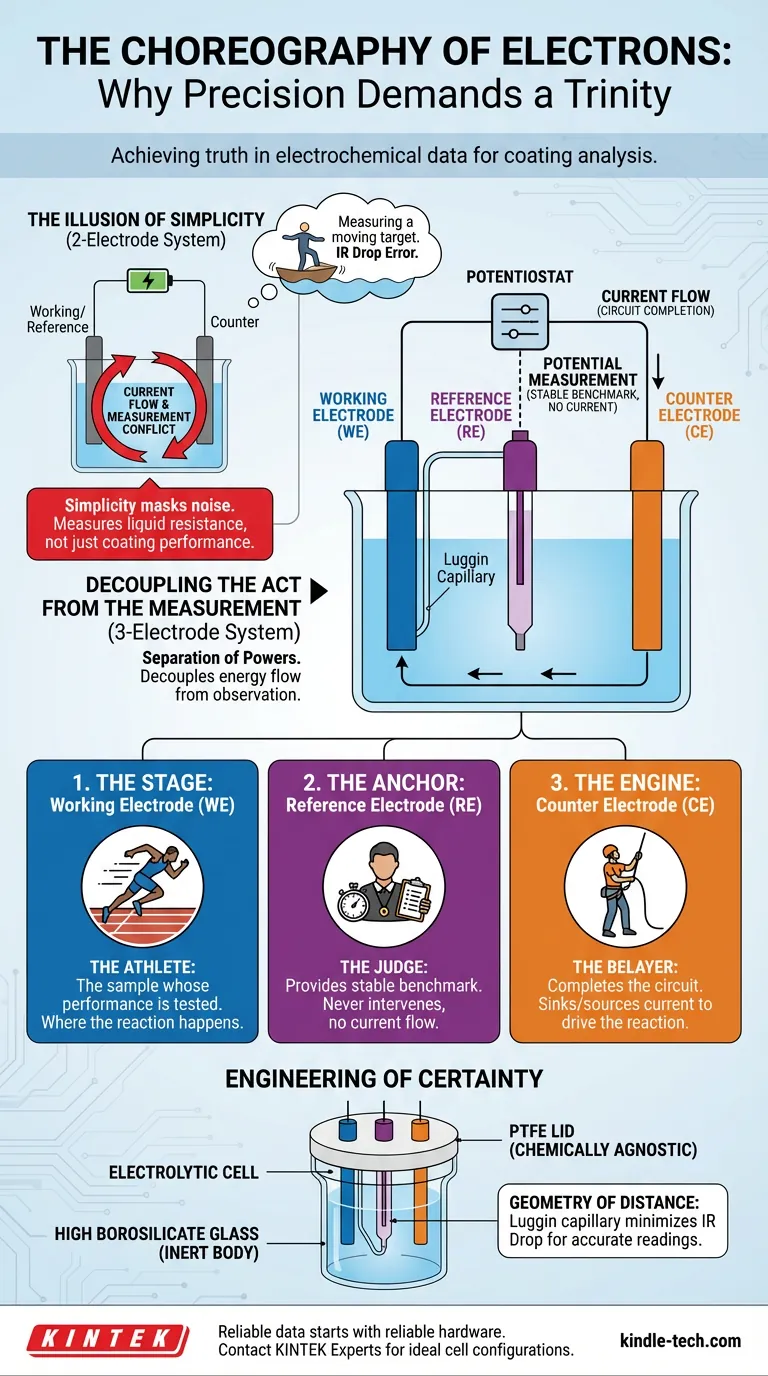

Разделение действия и измерения

Гениальность трехэлектродной системы заключается в разделении функций. Она отделяет поток энергии от наблюдения за потенциалом.

Она превращает хаотичную схватку в хореографический танец с участием трех разных актеров.

1. Сцена: Рабочий электрод (WE)

Это ваш образец. Это протагонист эксперимента. Независимо от того, тестируете ли вы новую антикоррозийную краску или полимерное покрытие, именно здесь происходит реакция.

Мы хотим знать все об этом электроде и ничего о других.

2. Якорь: Электрод сравнения (RE)

Это совесть системы.

Его единственная цель — обеспечить стабильный, неизменный эталонный потенциал. Важно, что через него практически не протекает ток.

Поскольку он изолирован от основной работы цепи, он никогда не поляризуется. Он остается непоколебимым. Он позволяет измерять потенциал рабочего электрода относительно фиксированной точки, независимо от того, сколько тока проходит через остальную часть ячейки.

3. Двигатель: Вспомогательный электрод (CE)

Также известный как вспомогательный электрод, это рабочая лошадка.

Вспомогательный электрод существует исключительно для замыкания цепи. Он поглощает или подает любой ток, который требуется рабочему электроду для проведения реакции.

Он принимает на себя удар, чтобы электроду сравнения не приходилось.

Инженерия уверенности

Реализация этого триединства требует больше, чем просто дополнительной проводки. Она требует физической архитектуры, разработанной для минимизации ошибок.

Именно здесь проектирование электролитической ячейки становится самостоятельной инженерной дисциплиной.

Геометрия расстояния
Даже с тремя электродами сопротивление в электролите может вызывать ошибки. Для смягчения этого эффекта электрод сравнения часто подключается через капилляр Луггина — тонкую трубку, которая подводит точку измерения чрезвычайно близко к поверхности образца.

Это минимизирует неокомпенсированное сопротивление, эффективно исключая «налог на жидкость» из вашего показания напряжения.

Необходимость инертности
Сам сосуд не должен иметь собственного мнения.

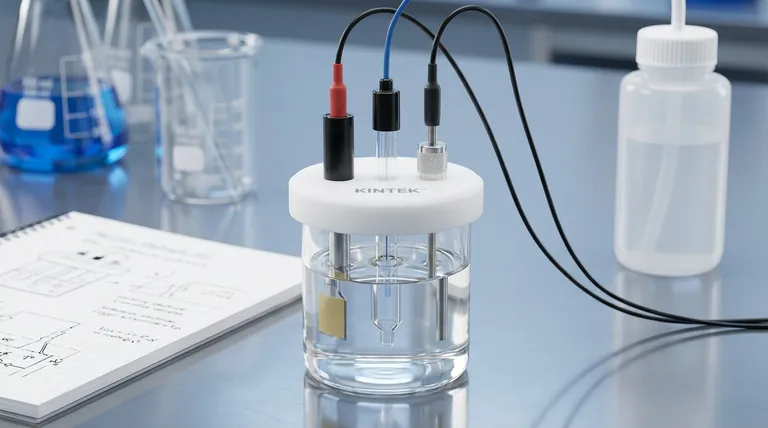

Если корпус ячейки реагирует с электролитом, он загрязняет данные. Вот почему высококачественные ячейки используют высокоборосиликатное стекло для корпуса и политетрафторэтилен (ПТФЭ) для крышки. Эти материалы химически нейтральны. Они гарантируют, что единственная химия, которую вы измеряете, — это химия, которую вы намеревались изучать.

Резюме: Роли в системе

Чтобы визуализировать разделение обязанностей, рассмотрите следующую разбивку:

Электрод	Роль	«Человеческая» аналогия
Рабочий (WE)	Образец	Спортсмен: Тот, чья производительность тестируется.
Сравнения (RE)	Измерение	Судья: Внимательно наблюдает, никогда не вмешивается, выставляет счет.
Вспомогательный (CE)	Замыкание цепи	Страхующий: Держит веревку и принимает на себя вес, чтобы спортсмен мог двигаться.

Цена точности

Использование трехэлектродной системы сложнее. Она более чувствительна к геометрии, чистоте и расположению. Она требует терпения.

Но альтернатива — это данные, которые выглядят правильно, но по сути ошибочны. В отраслях, где отказ покрытия может привести к утечкам трубопроводов или обрушению конструкций, «простота» недопустима. «Точность» — единственная метрика, которая имеет значение.

В KINTEK мы понимаем, что надежные данные начинаются с надежного оборудования. Наши электролитические ячейки спроектированы так, чтобы обеспечить геометрическую точность и химическую инертность, необходимые для строгого трехэлектродного анализа.

Независимо от того, проводите ли вы электрохимическую импедансную спектроскопию (EIS) или потенциалодинамическую поляризацию, вам нужна система, которая устраняет шум, чтобы вы могли услышать, что пытаются вам сказать ваши материалы.

Не позволяйте вашему оборудованию стать переменной, которую вы не учли. Свяжитесь с нашими экспертами, чтобы обсудить идеальную конфигурацию ячейки для вашего исследования.
