Конструкция и стандарты электролитических ячеек

Критерии проектирования электролитических ячеек

Объем электролитической ячейки

Объем электролитической ячейки играет ключевую роль в определении эффективности и точности электрохимических процессов. Оптимальный объем ячейки зависит от поддержания соответствующего соотношения между рабочим электродом и объемом раствора. Это соотношение не является статичным; оно существенно меняется в зависимости от конкретного типа проводимых измерений или испытаний.

Например, при высокоточных аналитических измерениях часто предпочитают меньший объем ячейки с большим отношением электрода к раствору. Такая конфигурация минимизирует толщину диффузионного слоя, повышая тем самым чувствительность и точность показаний. И наоборот, в промышленных приложениях, где речь идет о крупномасштабном производстве металлов, может потребоваться больший объем ячейки с меньшим отношением электрода к раствору, чтобы обеспечить повышенную пропускную способность и операционные требования.

Понимание и оптимизация этого соотношения имеет решающее значение для достижения желаемых результатов в различных электрохимических приложениях.

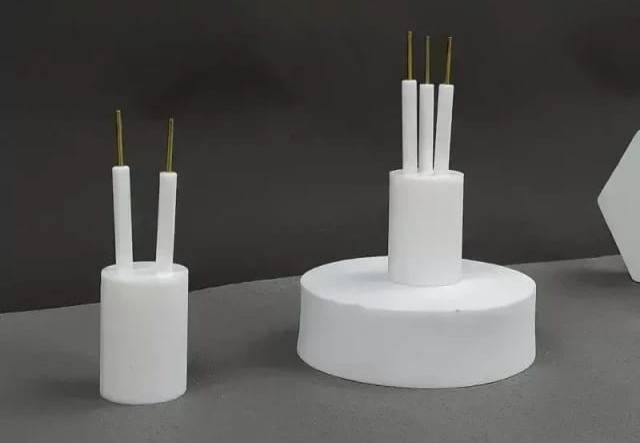

Материал электролитической ячейки

При выборе материалов для электролитических ячеек выделяют два основных варианта: стекло и политетрафторэтилен (ПТФЭ). Каждый материал имеет свой набор преимуществ и ограничений, которые должны быть тщательно рассмотрены в зависимости от конкретного применения и условий окружающей среды.

ПТФЭ, в частности, славится своей исключительной стабильностью, особенно в жестких условиях, таких как концентрированная щелочь и водная среда. Эта стабильность имеет решающее значение для поддержания целостности и эффективности электролитического процесса, особенно в промышленных условиях, где неизбежно длительное воздействие коррозионных веществ. Инертность PTFE гарантирует, что он не вступает в реакцию с электролитом или другими компонентами ячейки, тем самым сводя к минимуму возможные сбои в работе и продлевая срок службы ячейки.

С другой стороны, стекло имеет свои преимущества, особенно в тех случаях, когда прозрачность необходима для контроля электролитического процесса. Однако его подверженность коррозии в сильных щелочных средах ограничивает его использование в определенных условиях. Несмотря на это, стекло остается популярным выбором для лабораторных экспериментов и образовательных демонстраций благодаря своей экономичности и простоте изготовления.

В общем, выбор между стеклом и ПТФЭ зависит от конкретных требований электролитического процесса, включая химическую среду, долговечность эксплуатации и соображения стоимости.

Мембрана для электролитической ячейки

Мембрана в электролитической ячейке выполняет важнейшую функцию по отделению рабочего электрода от вспомогательного. Одним из наиболее часто используемых материалов для этой цели является пористое стекло. Этот выбор не случаен: пористое стекло обладает рядом преимуществ, которые повышают производительность и точность электролитического процесса.

Во-первых, пористое стекло обеспечивает равномерное распределение тока по всей ячейке. Эта равномерность необходима для обеспечения стабильности и надежности измерений. Обеспечивая постоянный путь для протекания тока, пористое стекло помогает свести к минимуму колебания и ошибки в собранных данных.

Во-вторых, использование пористого стекла в качестве диафрагмы уменьшает помехи от вспомогательного электрода. В электролитических ячейках продукты, образующиеся на вспомогательном электроде, могут иногда диффундировать в среду рабочего электрода, вызывая нежелательные реакции и искажая результаты. Мелкие поры в стекле служат барьером, предотвращающим такое перекрестное загрязнение и сохраняющим целостность среды рабочего электрода.

Кроме того, пористое стекло обладает высокой устойчиво к химическому воздействию что делает его пригодным для использования в различных растворах электролитов. Такая химическая устойчивость обеспечивает сохранение эффективности мембраны в течение длительного времени даже в суровых условиях.

Таким образом, выбор пористого стекла в качестве материала для мембраны обусловлен его способностью обеспечивать равномерное распределение тока, уменьшать помехи и сохранять химическую стабильность - все это имеет решающее значение для точной и надежной работы электролитических ячеек.

Электролит

Инертные электролиты играют ключевую роль в конструкции электролитических ячеек, прежде всего для предотвращения миграции активных веществ, которые в противном случае могут помешать запланированным химическим реакциям. Концентрация этих инертных электролитов должна быть значительно выше концентрации активных веществ, чтобы обеспечить их эффективность. Как правило, концентрация должна превышать концентрацию активного вещества как минимум в 100 раз. Такая высокая концентрация действует как барьер, сводя к минимуму возможность перекрестного загрязнения и обеспечивая стабильность и надежность электролитического процесса.

Например, в промышленном производстве металлов, где очень важен точный контроль над химическими реакциями, использование инертных электролитов гарантирует, что первичные реакции не будут нарушены присутствием других реакционноспособных веществ. Такое высокое соотношение концентраций не только стабилизирует электролитическую среду, но и повышает эффективность процесса, снижая вероятность возникновения нежелательных побочных реакций. Таким образом, тщательный выбор и управление инертными электролитами являются важнейшими компонентами при проектировании и эксплуатации электролитических ячеек.

Устройство для удаления воздуха из электролитической ячейки

Впускные и выпускные каналы - важнейшие компоненты электролитической ячейки, предназначенные для облегчения процессов деоксигенации и адсорбции газов. Конфигурация этих каналов имеет решающее значение для поддержания эффективности и безопасности электролитического процесса. Как правило, входной канал стратегически расположен в нижней части ячейки, что обеспечивает равномерное распределение поступающего газа по электролиту. Такое расположение снизу способствует тщательному перемешиванию газов с электролитом, что способствует эффективному деоксигенации.

Выпускное отверстие, с другой стороны, оснащено механизмом водяного уплотнения. Это водяное уплотнение служит нескольким целям: оно предотвращает обратный ток газа из выпускного отверстия, обеспечивает контролируемый выход газов и поддерживает стабильное давление внутри ячейки. Благодаря наличию водяного уплотнения электролитическая ячейка может работать в оптимальных условиях, снижая риск утечки газа и обеспечивая стабильность среды внутри ячейки и благоприятные условия для процесса электролиза.

Таким образом, тщательная разработка впускных и выпускных каналов, в которых впуск находится в нижней части, а выпускные каналы оснащены водяным уплотнением, имеет решающее значение для эффективного деоксигенации и адсорбции газа в электролитических ячейках, повышая тем самым общую эффективность и безопасность процесса.

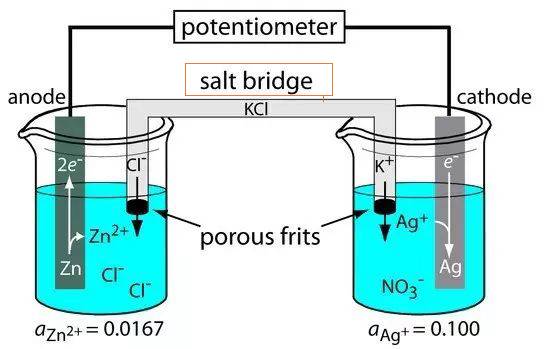

Солевой мост для электролитической ячейки

Солевой мост - важный компонент электролитических ячеек, служащий каналом, соединяющим опорный и исследовательский электроды. Это соединение имеет решающее значение для поддержания электрической нейтральности внутри ячейки, тем самым способствуя беспрепятственному движению ионов и завершению электрической цепи. Солевой мост обычно состоит из сильного электролита, такого как хлорид натрия или нитрат калия, который помещен в U-образную стеклянную трубку или пропитан пористым материалом, например фильтровальной бумагой.

Одной из основных функций солевого мостика является смягчение потенциала контакта жидкости - явления, возникающего при контакте двух различных электролитов, что приводит к появлению разности потенциалов. Благодаря тому, что раствор электролита в солевом мостике инертен и не вступает в реакцию с другими растворами, риск возникновения нежелательных химических реакций сводится к минимуму. Эта инертность позволяет беспрепятственно перемещать ионы между двумя полуэлементами, поддерживая стабильное распределение заряда и предотвращая загрязнение.

Существует два распространенных типа солевых мостиков: мостик из стеклянной трубки и мостик из фильтровальной бумаги. Мостик из стеклянной трубки, как следует из названия, представляет собой U-образную трубку, заполненную электролитом, а в мостике из фильтровальной бумаги используется пористая фильтровальная бумага, пропитанная растворами электролитов. Оба типа служат одной цели, но отличаются физической структурой и удобством использования.

В практических приложениях, таких как создание гальванических или вольтовых элементов, солевой мост играет ключевую роль. Когда электроны перетекают из одной полуячейки в другую через внешнюю цепь, возникает разность зарядов. Без солевого мостика эта разница зарядов быстро остановила бы поток электронов. Солевой мостик обеспечивает непрерывное движение ионов, гарантируя, что распределение заряда остается стабильным, а клетка работает эффективно.

Таким образом, солевой мост является важнейшим элементом электролитических ячеек, обеспечивающим беспрепятственный поток ионов и поддерживающим электрическую нейтральность. Его конструкция и состав тщательно подобраны, чтобы предотвратить нежелательные реакции и обеспечить целостность электрохимического процесса.

Капиллярная трубка Rukin для электролитической ячейки

Капиллярная трубка Rukin играет ключевую роль в конструкции электролитической ячейки, особенно в поддержании минимального сопротивления между опорным и рабочим электродами. Эта важнейшая характеристика необходима для достижения точного контроля потенциала, что является основополагающим фактором для точности и надежности электролитических процессов.

Ключевые функции капиллярной трубки Рукина

1. Минимальное сопротивление: Основная функция капиллярной трубки Rukin - обеспечить минимальное электрическое сопротивление между опорным и рабочим электродами. Это достигается благодаря конструкции трубки, которая обеспечивает эффективную электропроводность без значительных потерь и помех.

2. Точный контроль потенциала: Благодаря минимальному сопротивлению капиллярная трубка Rukin позволяет более точно контролировать разность потенциалов между электродами. Такая точность крайне важна для различных электролитических применений, от промышленного производства металлов до научных исследований, где даже незначительные отклонения потенциала могут привести к значительным ошибкам.

3. Повышенная стабильность: Конструкция капиллярной трубки Rukin также способствует общей стабильности электролитической ячейки. Снижая вероятность колебаний потенциала, она помогает поддерживать постоянную и стабильную среду для электролитического процесса.

Материалы и конструктивные особенности

• Выбор материала: Капиллярная трубка Rukin обычно изготавливается из материалов, обладающих высокой электропроводностью и химической стойкостью, таких как платина или золото. Эти материалы гарантируют, что трубка выдержит суровые условия электролитических процессов без разрушения.

• Геометрия трубки: Геометрия капиллярной трубки Rukin тщательно продумана для оптимизации прохождения электрического тока. При этом учитывается длина трубки, диаметр, расположение входных и выходных каналов - все это способствует минимизации сопротивления и повышению проводимости.

Таким образом, капиллярная трубка Rukin является незаменимым компонентом в конструкции электролитической ячейки, предлагая надежное решение для обеспечения минимального сопротивления и точного контроля потенциала. Тщательный отбор материалов и оптимизированная конструкция делают ее ключевым элементом в достижении надежных и точных результатов электролиза.

Типы электролитических ячеек

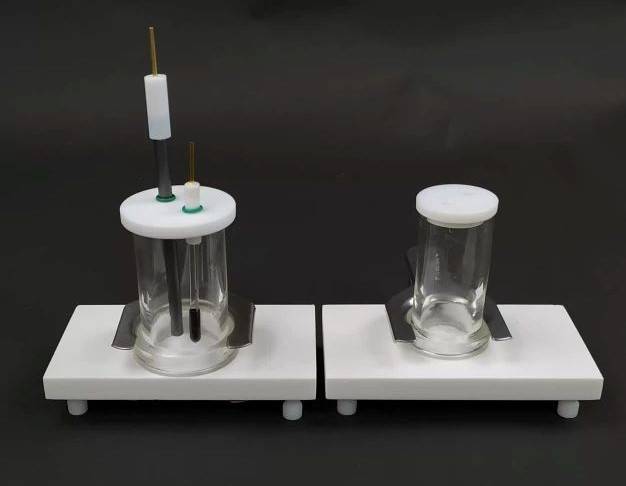

Однокамерная электролитическая ячейка

Однокамерные электролитические ячейки специально разработаны для коррозионных исследований, когда исследовательский и вспомогательный электроды размещаются в одной камере. Такая конфигурация упрощает установку, устраняя необходимость в сложном разделении камер, что делает ее идеальным выбором для исследователей, изучающих механизмы коррозии.

В таких камерах близкое расположение исследовательских и вспомогательных электродов позволяет отслеживать коррозионные процессы в режиме реального времени. Это особенно выгодно в исследованиях, где наблюдаются быстрые изменения электродного потенциала, так как минимизирует временной лаг между измерениями. Кроме того, однокамерная конструкция снижает риск загрязнения, который может возникнуть при использовании отдельных камер, обеспечивая более точный и последовательный сбор данных.

Кроме того, использование одной камеры облегчает контроль над электролитической средой. Исследователи могут точно регулировать состав и концентрацию электролита, а также температуру и давление в камере, чтобы имитировать различные условия коррозии. Такая адаптация крайне важна для понимания того, как различные факторы влияют на скорость и характер коррозии.

Несмотря на свои преимущества, однокамерная установка имеет и ограничения. Например, отсутствие диафрагмы означает, что нет физического барьера, отделяющего продукты исследовательского электрода от продуктов вспомогательного электрода. Это может привести к потенциальным помехам в измерениях, особенно в исследованиях с высокореактивными или летучими веществами. Поэтому, хотя однокамерная конструкция практична для многих исследований коррозии, она может не подходить для всех экспериментальных условий.

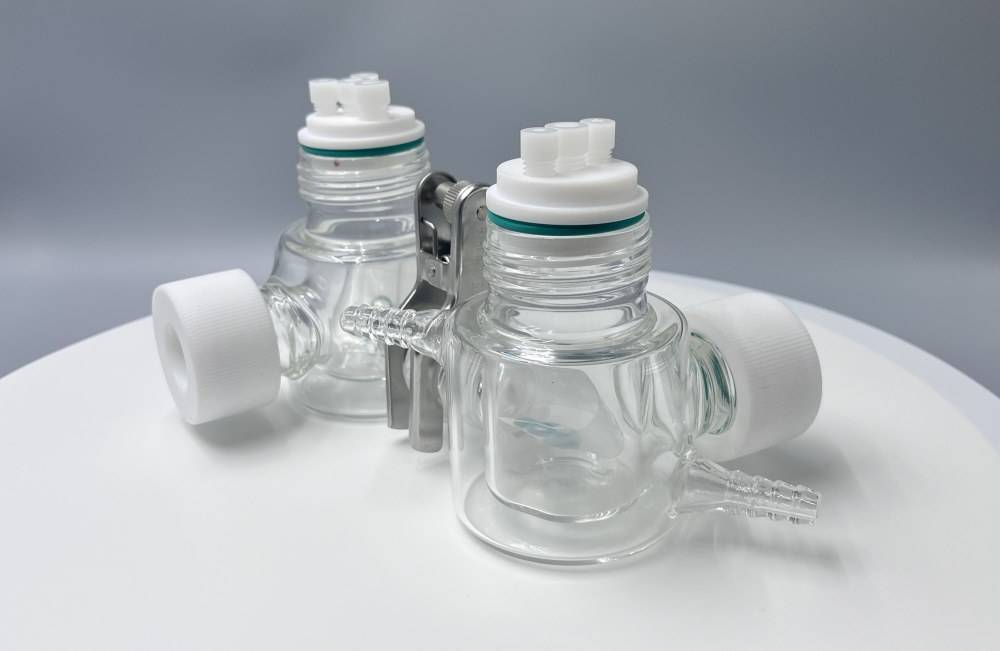

Двухкамерная электролитическая ячейка

Двухкамерная электролитическая ячейка предназначена для уменьшения помех от продуктов вспомогательного электрода благодаря использованию диафрагмы, которая отделяет рабочий электрод от вспомогательного. Такая конфигурация особенно выгодна для снижения перекрестного загрязнения и обеспечения более точных измерений.

Основные характеристики и преимущества

• Материал мембраны: Обычно изготовленная из пористого стекла, диафрагма обеспечивает прохождение ионов, предотвращая при этом прямой контакт электродных продуктов, тем самым сохраняя целостность рабочей среды.
• Равномерное распределение тока: Мембрана обеспечивает равномерное распределение тока по электролитической ячейке, что очень важно для получения стабильных и надежных результатов.
• Снижение помех: Благодаря изоляции рабочего электрода от вспомогательного, двухкамерная конструкция значительно снижает вероятность помех, повышая точность собираемых данных.

Области применения и преимущества

• Коррозионные исследования: Двухкамерная установка особенно полезна в коррозионных исследованиях, где важно сохранить чистоту рабочего электрода.
• Прецизионные измерения: Для приложений, требующих высокой точности, например, в аналитической химии, двухкамерная ячейка обеспечивает контролируемую среду, которая сводит к минимуму внешние воздействия.

Такая конструкция не только повышает точность измерений, но и продлевает срок службы электродов за счет уменьшения воздействия потенциально вредных побочных продуктов.

Типы электролиза в зависимости от способа получения продукта

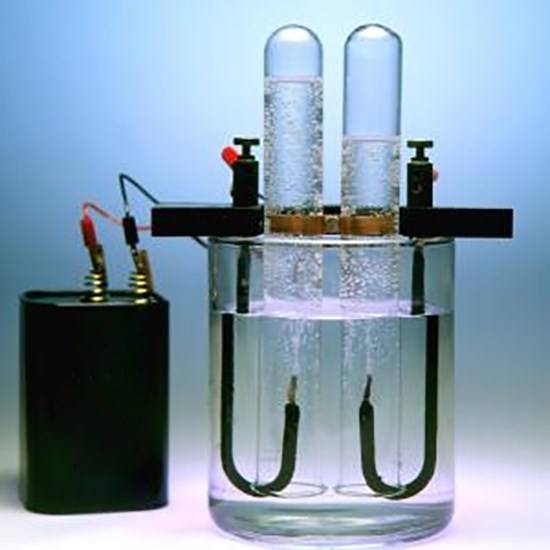

Электролиз воды

Электролиз воды - это фундаментальный процесс, который происходит при определенных условиях, в основном с участием кислородсодержащие кислоты , сильные основания и растворы кислородных солей активных металлов . Этот тип электролиза характеризуется разложением молекул воды на водород и кислород - реакция, которая имеет как научную интригу, так и промышленное значение.

Чтобы понять суть электролиза воды, необходимо разобраться в природе электролитов, участвующих в реакции. Кислородсодержащие кислоты такие как азотная кислота (HNO₃) и серная кислота (H₂SO₄), содержат атомы кислорода, связанные с центральным атомом, что облегчает выделение кислорода в процессе электролиза. Аналогично, сильные основания такие как гидроксид натрия (NaOH) и гидроксид калия (KOH), создают сильнощелочную среду, способствующую диссоциации молекул воды.

В контексте растворов кислородсодержащих солей активных металлов таких как нитрат натрия (NaNO₃) или сульфат калия (K₂SO₄), присутствие активных металлов, таких как натрий (Na) или калий (K), повышает электропроводность раствора, тем самым облегчая процесс электролиза. Эти соли, растворяясь в воде, создают проводящую среду, в которой активные металлы выступают в качестве носителей заряда, поддерживая поток электронов, необходимый для протекания электролиза.

Электролиз воды является не только ключевым процессом в различных промышленных приложениях, таких как производство газообразного водорода для топливных элементов, но и служит основополагающей концепцией в электрохимии. Понимание конкретных условий, при которых происходит этот процесс - в присутствии кислородсодержащих кислот, сильных оснований или растворов кислородсодержащих солей активных металлов, - имеет решающее значение для оптимизации конструкции электролитических элементов и обеспечения эффективного преобразования энергии.

Разложение типа электролита

Разложение типа электролита - это специфический процесс, который происходит при определенных условиях, особенно в случае бескислородных кислот и растворов, содержащих неактивные металлы и бескислородные соли. Этот тип электролиза отличается от других отсутствием кислорода, который существенно влияет на химические реакции на электродах.

В бескислородной среде кислоты и соли не способствуют образованию газообразного кислорода, который является обычным побочным продуктом во многих процессах электролиза. Вместо этого основное внимание уделяется непосредственному взаимодействию между электролитом и электродами, что приводит к разложению самого электролита. Этот процесс крайне важен для промышленных применений, где поддержание бескислородной среды необходимо для предотвращения загрязнения и обеспечения чистоты конечных продуктов.

Например, при производстве некоторых металлов использование бескислородных кислот и солей позволяет предотвратить образование оксидов, которые в противном случае могут ухудшить качество металла. Отсутствие кислорода также упрощает этапы последующей обработки, поскольку нет необходимости удалять из продукта примеси, содержащие кислород.

Таким образом, разложение электролита характеризуется использованием бескислородных условий, которые не только изменяют химические пути, но и повышают эффективность и чистоту получаемых продуктов.

Щелочной тип с выделением водорода

Щелочной тип электролиза с выделением водорода - это специфический процесс, протекающий в присутствии активных металлов и анаэробных кислотных растворов. Этот тип электролиза характеризуется выделением газообразного водорода на катоде, что является прямым результатом восстановления ионов водорода, присутствующих в растворе анаэробной кислоты. Активные металлы, которые обычно являются щелочными или щелочноземельными, играют решающую роль в этом процессе, предоставляя необходимые электроны для реакции восстановления.

Анаэробная природа кислотного раствора необходима для предотвращения образования газообразного кислорода, который в противном случае осложнил бы процесс электролиза. В анаэробной среде ионы водорода являются основными видами, которые подвергаются восстановлению, что приводит к эффективному производству газообразного водорода. Этот процесс особенно важен для промышленных применений, где получение газообразного водорода является ключевой задачей, например, при производстве некоторых химических веществ или в технологии топливных элементов.

Чтобы облегчить этот тип электролиза, электролитическая ячейка должна быть сконструирована с учетом особых требований. Для отделения рабочего электрода от вспомогательного часто используется диафрагма, например из пористого стекла, что обеспечивает равномерное распределение тока и минимизирует помехи от продуктов вспомогательного электрода. Кроме того, необходимо тщательно контролировать концентрацию электролита, чтобы предотвратить миграцию активных веществ, которая может негативно повлиять на процесс электролиза.

В целом, щелочной тип электролиза с выделением водорода - это специализированный процесс, который использует реакционную способность активных металлов и свойства растворов анаэробных кислот для эффективного получения газообразного водорода. Правильная конструкция электролизной ячейки и выбор материала имеют решающее значение для успешного применения этого процесса в промышленности.

Тип кислот, генерирующих кислород

Сайт Кислородно-генерирующий тип электролиза характеризуется тем, что он происходит с растворами неактивных оксигенатов металлов. Эти растворы, включающие такие соединения, как нитраты и сульфаты, особенно важны для промышленных применений, где генерация кислорода является критическим процессом.

В этом типе электролиза неактивные металлы, которые не принимают активного участия в химических реакциях, играют решающую роль. Оксигенаты в растворе выступают в качестве основного источника кислорода, облегчая электролитический процесс. Стабильность этих неактивных металлов обеспечивает эффективную работу электролитической ячейки без риска загрязнения или непредвиденных реакций.

Процесс включает в себя разложение оксигенатов, что приводит к выделению газообразного кислорода на аноде. Это выделение является прямым результатом электролитического действия, когда под действием электрического тока оксигенаты распадаются на составляющие их элементы. Неактивные металлы остаются практически незатронутыми, сохраняя целостность и чистоту электролитической среды.

Ключевые факторы, которые необходимо учитывать при этом типе электролиза, включают концентрацию оксигенатов в растворе и стабильность неактивных металлов. Концентрация должна тщательно контролироваться, чтобы обеспечить оптимальную генерацию кислорода, а металлы должны выбираться с учетом их инертности, чтобы предотвратить любое вмешательство в электролитический процесс.

В целом Кислородно-генерирующий тип Электролиз необходим в тех отраслях промышленности, где требуется точный контроль над выделением кислорода, например, при рафинировании металлов и некоторых химических процессах.

Преобразование энергии и условия электролиза

Характеристики катода и анода

В электролитических процессах роль катода и анода может существенно различаться в зависимости от конкретной реакции, протекающей в ячейке. Хотя эти электроды являются фундаментальными компонентами электролитической ячейки, их участие в химической реакции не всегда однозначно.

Катод, на котором обычно происходит восстановление, и анод, на котором происходит окисление, не обязательно принимают непосредственное участие в реакции. Это означает, что сами электроды могут оставаться химически инертными в течение всего процесса, служа лишь проводниками для потока электронов. Например, в некоторых электролитических ячейках электроды изготавливаются из таких материалов, как платина или графит, которые известны своей химической стабильностью и устойчивостью к реакциям в условиях электролиза.

Кроме того, требование инертности не является универсальным. В некоторых случаях используются активные электроды, которые могут претерпевать изменения в ходе процесса. Эти активные электроды могут влиять на динамику реакции, потенциально изменяя эффективность или результат электролиза. Таким образом, выбор между инертными и активными электродами является важным конструктивным моментом, влияющим на общую производительность и эффективность электролизной ячейки.

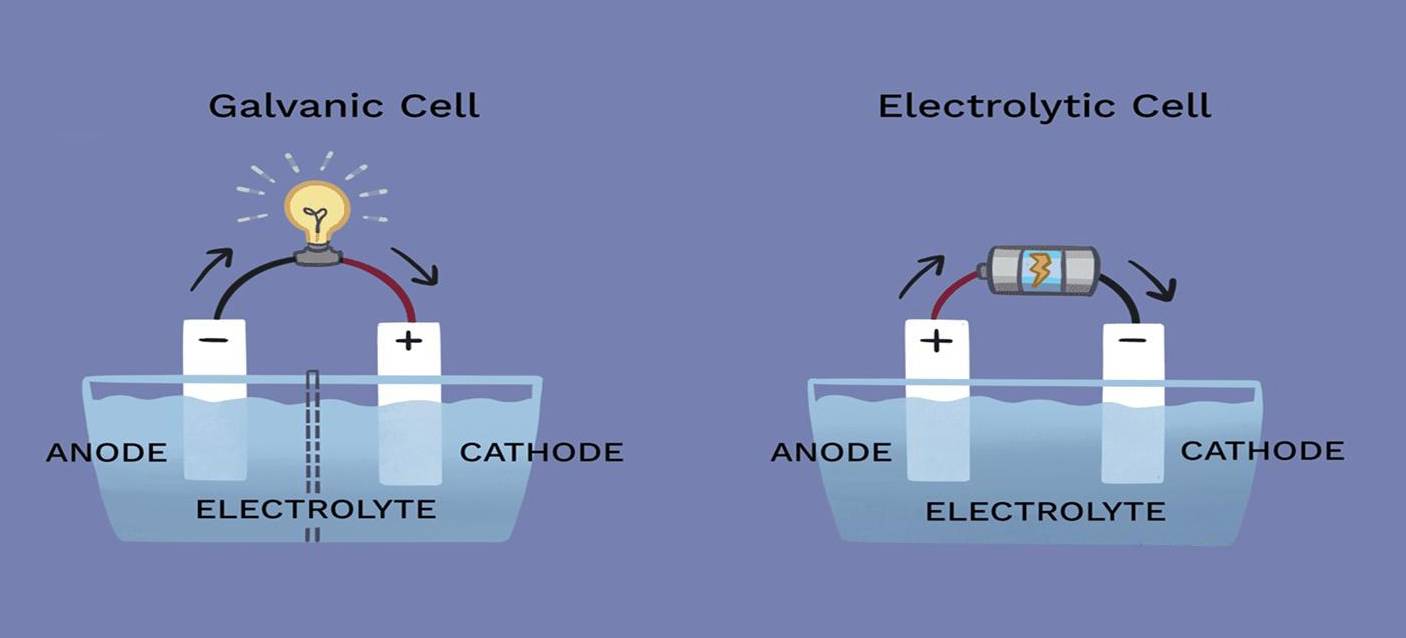

Условия для электролиза

Электролиз - это процесс, требующий определенных условий для эффективного функционирования. По своей сути электролиз требует источник питания постоянного тока (DC) . Это обеспечивает постоянный приток электрической энергии, которая необходима для протекания химических реакций на электродах.

Установка включает в себя отдельные соединения для катода и анода . Катод, притягивающий катионы, обычно подключается к отрицательному полюсу источника постоянного тока, а анод, притягивающий анионы, подключается к положительному полюсу. Эти соединения имеют решающее значение для правильного направления потока электронов и последующих химических превращений.

Для того чтобы произошел электролиз, электроды должны быть погружены в раствор электролита или расплавленный электролит . Электролит служит средой, через которую могут перемещаться ионы, способствуя проведению электричества. Выбор электролита очень важен, поскольку он должен быть способен диссоциировать на ионы, которые могут участвовать в электрохимических реакциях.

И, наконец, замкнутая цепь необходимая для завершения электрического пути. Это обеспечивает движение электронов от анода к катоду по внешней цепи, а ионов - по раствору электролита. Без замкнутой цепи поток электричества прервется, и процесс электролиза прекратится.
